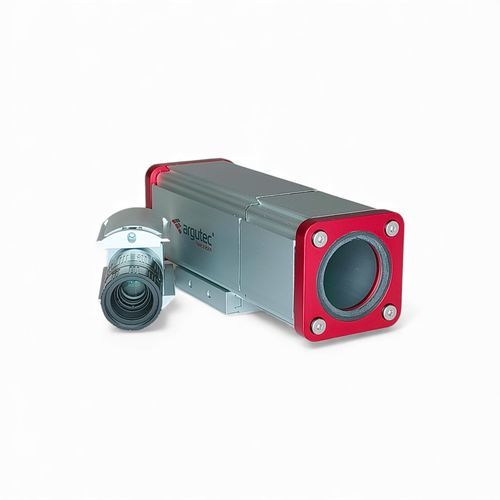

Caja de pared CH50.DIA35

cilíndricaaluminiopara entornos industriales arduos

Resumen

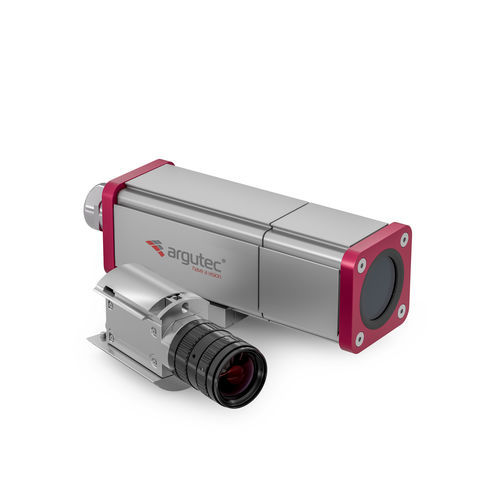

La carcasa para cámara industrial CH50 es una caja de aluminio estanca certificada IP69 / IP69K, diseñada para proteger cámaras industriales pequeñas y objetivos frente a daños mecánicos, agua, grasa, polvo y sobrecalentamiento. Su cuerpo de aluminio actúa como puente térmico para refrigeración pasiva e incorpora varillas guía para una instalación y reconfiguración rápidas. La carcasa puede personalizarse (longitud, orificios de montaje, colores, impresión de logo, prensaestopas y otras modificaciones) para ajustarse a combinaciones específicas de cámara y objetivo.

Características clave

• Carcasa de aluminio estanca certificada IP69 / IP69K
• Construcción resistente para entornos industriales severos
• Ventana Ø35 mm en vidrio H-K9L (equivalente N-BK7), AR MgF2, 390–700 nm (opcional 900 nm)
• Diseñada para cámaras industriales pequeñas (p. ej. 27×27, 29×29, 30×30, 31×31, 40×30, 29×44 mm)
• Varillas guía para fácil instalación y reconfiguración (no es necesario retirar la carcasa para cambiar el objetivo o la cámara)
• Refrigeración pasiva mediante transferencia de calor de la cámara al cuerpo de la carcasa (reduce la temperatura de la cámara y del objetivo)
• Montaje de cámara + kit de montaje incluidos
• Opciones personalizadas: longitud a medida, orificios de montaje, logo personalizado, prensaestopas personalizado y otras modificaciones

Compatibilidad (ejemplos)
El CH50 es una solución universal principalmente diseñada para cámaras estándar 29×29 mm, pero puede alojar una variedad de tamaños; pequeñas personalizaciones permiten soportar módulos más altos o anchos. Ejemplos de fabricantes y modelos compatibles incluyen:

• Cognex: CIC-10MR, CIC-12, CIC-12MR, CIC-1300, CIC-2000-60, CIC-300, CIC-4000, CIC-5, CIC-5MR/5000, CIC-6MR, CIC-A02, CIC-A05, CIC-A20, *CIC-5000, *CIC-A12, *CIC-A25
• FLIR / Teledyne: Blackfly S, Dragonfly S, Firefly S, *Forge 5GigE
• Keyence: CA-035, CA-200, CA-H035, CA-H200, CA-H500, CA-HS035, CA-HS200
• Basler: Basler ace classic, Basler ace U, Basler ace 2, Basler racer 2, *Basler ace L
• Allied Vision: Alvium 1500 C, Alvium 1800 C, Alvium 1800 U, Alvium FP3, Alvium G1, Alvium G5, Alvium GM2, Mako, *Manta
• Lucid: Phoenix, Triton, *Triton2
• Imaging Source, IDS Imaging, Daheng Imaging, Hikrobot, Baumer, Balluff, Jai, Ximea, Omron y otros (consulte la visión general de compatibilidad para muchos modelos board- y box-level compatibles)

Montaje y dimensiones (tabla)
altura mín. (carcasa personalizada): ≤27 mm
altura estándar: 28–29 mm
altura máx. (carcasa personalizada): 31 mm
anchura estándar: 27–40 mm
anchura máx. (carcasa personalizada): 44 mm

Montaje de cámara estándar / Ejemplos
La carcasa ofrece placas de montaje estándar con opciones para 2× M2 (12 mm) o 2× M3 (20–26 mm) roscas. La longitud estándar es de 150 mm (frontal 50 mm + trasero 100 mm) y puede modificarse según el conector de la cámara y el espacio del objetivo. Ejemplos de compatibilidad incluyen muchas series Basler ace, Cognex CIC, Allied Vision Mako/G, FLIR Blackfly, etc. (los ejemplos de montaje y listas ayudan a garantizar el ajuste correcto para modelos específicos).

Documentos disponibles
Hoja de datos (CH50), Manual de usuario (CH50) e Informe de ensayo IP69 disponibles para este producto.

Especificaciones técnicas

• Clasificación IP: IP69 / IP69K
• Diámetro interior de la carcasa: 50 mm
• Diámetro de la ventana: 35 mm
• Vidrio de la ventana: Ø35 mm H-K9L (equivalente N-BK7), AR MgF2, 390–700 nm (opcional 900 nm)
• Peso: 600 g (incluye montaje y soporte de cámara)
• Tamaños de cámara compatibles: 27×27, 29×29, 30×30, 31×31, 40×30, 29×44 mm
• Longitud estándar: 150 mm (frontal 50 mm + trasero 100 mm); personalizable bajo petición
• Incluye varillas guía, montaje de cámara y kit de fijación; proporciona refrigeración pasiva mediante puente térmico
• Opciones de personalización: longitud a medida, orificios de montaje, impresión de logo personalizada, prensaestopas personalizado y otras modificaciones
