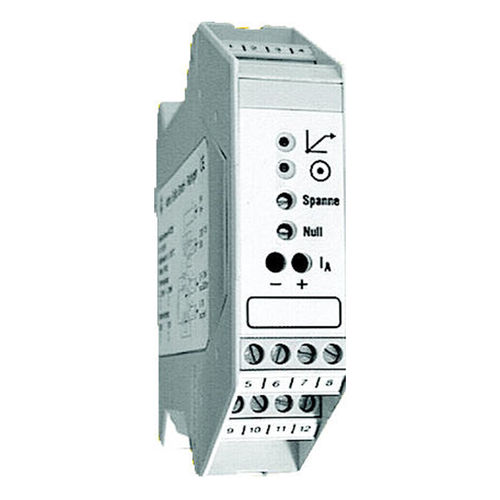

Amplificador de aislamiento TR225

de señalsíncronopara transductor

- Amplificador aislante para aplicación en señales estándar - Aislamiento galvánico entre entrada, salida y alimentación - Tensión de alimentación no regulada de unos 18 Vcc, máx. 25 mA - Tensión de alimentación 230 Vca/115 Vca - Carcasa de plástico para montaje en carril DIN de montaje estándar de 35 mm según EN 50022 Sirve para el aislamiento físico y la amplificación sincrónica o la transducción de señales eléctricas normalizadas. Tensión de alimentación incorporada para la alimentación de un transmisor de medición de dos hilos. Las señales de salida son tanto una tensión 0...10 V como una señal de corriente 0/4...20 mA. Ambas señales de salida están relacionadas con su polo negativo común. ESPECIFICACIONES TÉCNICAS: Tensión de alimentación: Aprox. 18 Vcc, no estabilizada, máx. 25 mA Salida de tensión: 0 ... 10 V, a prueba de cortocircuitos, máx. 5 mA Aislamiento eléctrico: Entre entrada-salida red 230 Vca, tensión de prueba 4 kV, 50 Hz PRECISIÓN / LÍMITE DE ERROR: Tolerancia: ± 0,2 % Deriva de temperatura: ± 0,2 % / 10 K Descripción separación galv. entre entrada/salida/alimentación. Unidad de alimentación para transmisor de dos hilos. Entrada ajustada a: ? Salida: 0...10 V y 0/4...20 mA ? Alimentación: 230 Vca/115 Vca Caja: Poliamida gris, para montaje
