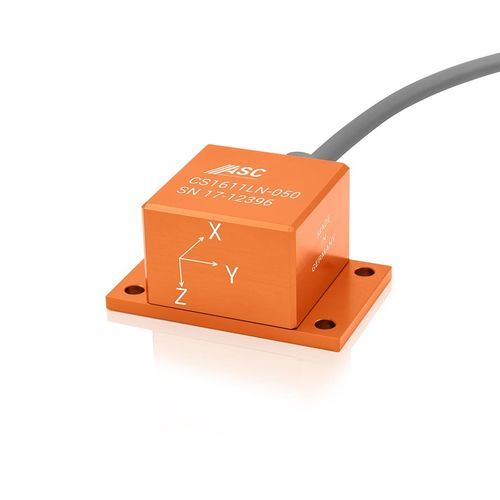

Acelerómetro triaxial ASC CS-1611LN

MEMScapacitivopara la supervisión en continuo de estructuras

Tipo de producto

• Tipo de sensor: Acelerómetro (analógico)
• Tecnología del sensor: MEMS capacitivo
• Número de direcciones sensibles: Triaxial
• Señal de salida: Corriente (4-20 mA)
• Rangos de medida [g]: 2, 5, 10, 50 (±2 a ±50 g)

Tecnología
Los sensores de la serie ASC CS se basan en la tecnología MEMS probada con principio de funcionamiento capacitivo. La electrónica integrada permite una salida de corriente analógica single-ended de 4-20 mA y una alimentación flexible de 8 a 30 VDC. Los modelos de la serie ASC CS presentan ruido de banda ancha < 0,2 µA y se usan en aplicaciones que requieren cables extremadamente largos (>100 m) o una alta inmunidad EMC. Factor de escala: 0,16 mA/g a 4 mA/g.

Carcasa
Los acelerómetros cuentan con una carcasa de aluminio ligera y fiable con grado de protección IP67 y un cable integrado con longitud y conectores configurables.

Aplicaciones
Debido a su transmisión de señal sin pérdidas, incluso en cables muy largos, los sensores de la serie ASC CS se emplean en el monitorizado continuo del estado y en el Structural Health Monitoring (SHM), como la supervisión de infraestructuras en el transporte ferroviario o el análisis estructural de puentes.

Datos ambientales y mecánicos

• Rango de temperatura de funcionamiento: -20°C a +70°C
• Grado de protección: IP67
• Material de la carcasa: Aluminio

Especificaciones técnicas

• Familia de modelos: ASC CS series
• Modelo: ASC CS-1611LN
• Tecnología del sensor: MEMS capacitivo
• Ejes: Triaxial
• Salida: 4-20 mA (salida de corriente analógica single-ended)
• Factor de escala: 0,16 mA/g a 4 mA/g
• Rangos de medida: ±2 g, ±5 g, ±10 g, ±50 g
• Tensión de alimentación: 8 a 30 VDC
• Ruido de banda ancha: < 0,2 µA
• Diseñado para longitudes de cable muy largas (>100 m) y alta inmunidad EMC
• Carcasa: Aluminio ligero, IP67
• Cable integrado con longitud y conectores configurables
• Temperatura de funcionamiento: -20°C a +70°C
