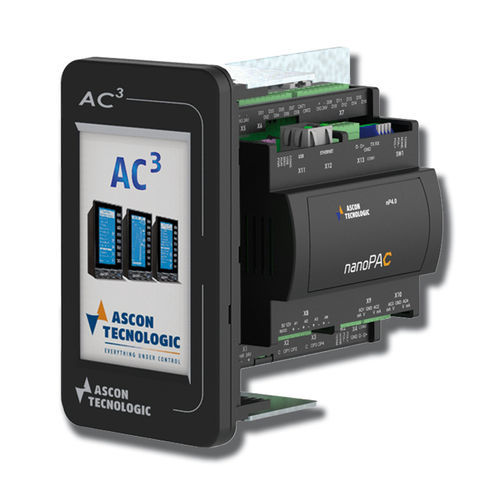

Controlador programable de automatización compacto AC3nP

salidassalidas analógicascon tarjetas de E S extensibles

Resumen
Línea SigmaPAC. El controlador programable multifunción AC3nP es un sistema de proceso multibucle personalizable, configurable según requisitos funcionales e interfaz de operador para plantas industriales.

Características principales

• Logotipo personalizable
• Selección libre de páginas
• Versiones modular, compacta o remota
• Capacidad de expansión de E/S y módulos
• Biblioteca de Function Block para páginas gráficas (no requiere programación del operador)

Interfaz de operador y programación
No se requiere programación para la interfaz de operador: una biblioteca de Function Block dedicada a páginas gráficas permite crear pantallas y gestionar variables de forma flexible. Para personalizaciones avanzadas están disponibles lenguajes de programación.

Aplicaciones

• Quemadores

Especificaciones técnicas

• Función: Controlador programable multifunción
• Dimensiones: 81x156x182 o 72x144x182 / 81x156x298 o 72x144x298
• Alimentación: 24 Vdc
• Entradas analógicas: desde 4 universales hasta 20 universales
• Entradas digitales: 8+2 estándar, ampliable hasta 54 (24 Vdc)
• Salidas analógicas (corriente o tensión): 4 estándar, ampliable hasta 12
• Salidas digitales: 8 estándar, ampliable hasta 48 (24 Vdc)
• Ethernet: Sí
• Funciones especiales: hasta 4 loops independientes, cascada, relación, override; autotuning avanzado; bibliotecas avanzadas; datalogging; reloj en tiempo real
• Modos de regulación: ON/OFF, PID, actuadores motorizados, servomotor
• Comunicación: RS-232 / RS-485 aislada
• Lenguajes de programación: IL, ST, FBD, LD, SFC, CFC
• Certificaciones: CE
