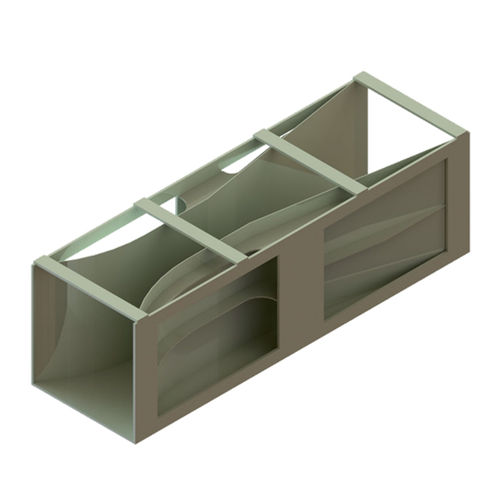

Caudalímetro Venturi AI.FCVvolumétricopara líquidohorizontal
Añadir a mis favoritos
Añadir al comparador
Características
- Tecnología
- Venturi
- Tipo
- volumétrico
- Fluido
- para líquido
- Montaje
- en línea, de inserción, horizontal
- Material
- de polipropileno
- Aplicaciones
- para la industria petroquímica, industrial, para la industria farmacéutica, para fangos de depuración, para la industria agroalimentaria, para bajo caudal, para tratamiento de aguas, para la industria de las bebidas, para aplicaciones hidráulicas, de irrigación, para aplicaciones de bombeo, de llenado, para conducto cuadrado
- Otras características
- para canal abierto, sin mantenimiento
- Flujo volumétrico
Máx.: 2.250 m³/h
(79.458,0001 ft³/h)Mín.: 1 m³/h
(35,3147 ft³/h)
Descripción
Los canales de la serie AI.FCV son elementos prefabricados diseñados específicamente para la medición de caudal en canales abiertos rectangulares. Fabricados íntegramente en polipropileno (PP), ofrecen una combinación ideal de resistencia estructural y química, lo que los hace perfectos para aplicaciones de agua municipales e industriales.
¿Por qué elegir la serie AI.FCV?
El sistema Venturi es reconocido por su capacidad para generar mediciones de caudal precisas con una mínima caída de presión permanente. Su construcción en polipropileno garantiza una superficie lisa que evita la acumulación de sedimentos, manteniendo la precisión de los datos a lo largo del tiempo, incluso con fluidos cargados.
Características principales
Material inerte: Construcción 100 % de polipropileno (PP) para una excelente resistencia a productos químicos y a la corrosión.
Amplio rango de operación: Disponibles en 8 tamaños estándar (FCV01 a FCV08) para cubrir caudales desde 1 m³/h hasta 2250 m³/h.
Precisión hidráulica: Perfil optimizado para garantizar el régimen de flujo crítico necesario para una medición inequívoca del nivel de agua.
Fácil instalación: Diseñado para inserción directa en canales rectangulares. Los modelos de mayor tamaño (FCV06-08) incorporan accesorios específicos para una máxima estabilidad hidráulica.
Versatilidad dimensional: Longitudes variables de 480 mm a 2500 mm para adaptarse a cualquier infraestructura existente.
Especificaciones técnicas (capacidad de carga y dimensiones)
FCV01 / 1 m³/h-50 m³/h / 480 x 150 x 270 mm
FCV02 / 2 m³/h-55 m³/h / 639 x 200 x 240 mm
FCV03 / 3 m³/h-150 m³/h / 958 x 300 x 360 mm
FCV04 / 10 m³/h-310 m³/h / 1278 x 400 x 480 mm
FCV05 / 20 m³/h-500 m³/h / 1598 x 500 x 600 mm
FCV06 / 25 m³/h-850 m³/h / 1500 x 600 x 720 mm mm
FCV07 / 50 m³/h - 1400 m³/h / 2000 x 1000 x 1000 mm
FCV08 / 60 m³/h - 2250 m³/h / 2500 x 1000 x 1000 mm
Consejos de instalación
Para una medición precisa del nivel del agua, recomendamos colocar el sensor de nivel (ultrasónico o radar) a una distancia equivalente a cuatro veces el ancho de la ranura (b0) desde el inicio de la restricción, asegurando una perpendicularidad de 90° con respecto a la superficie del agua.
Opciones especiales:
Además del polipropileno estándar, se ofrecen materiales especiales (Código X) o kits completos con accesorios de montaje bajo pedido.
¿Por qué elegir la serie AI.FCV?
El sistema Venturi es reconocido por su capacidad para generar mediciones de caudal precisas con una mínima caída de presión permanente. Su construcción en polipropileno garantiza una superficie lisa que evita la acumulación de sedimentos, manteniendo la precisión de los datos a lo largo del tiempo, incluso con fluidos cargados.
Características principales
Material inerte: Construcción 100 % de polipropileno (PP) para una excelente resistencia a productos químicos y a la corrosión.
Amplio rango de operación: Disponibles en 8 tamaños estándar (FCV01 a FCV08) para cubrir caudales desde 1 m³/h hasta 2250 m³/h.
Precisión hidráulica: Perfil optimizado para garantizar el régimen de flujo crítico necesario para una medición inequívoca del nivel de agua.
Fácil instalación: Diseñado para inserción directa en canales rectangulares. Los modelos de mayor tamaño (FCV06-08) incorporan accesorios específicos para una máxima estabilidad hidráulica.
Versatilidad dimensional: Longitudes variables de 480 mm a 2500 mm para adaptarse a cualquier infraestructura existente.
Especificaciones técnicas (capacidad de carga y dimensiones)
FCV01 / 1 m³/h-50 m³/h / 480 x 150 x 270 mm
FCV02 / 2 m³/h-55 m³/h / 639 x 200 x 240 mm
FCV03 / 3 m³/h-150 m³/h / 958 x 300 x 360 mm
FCV04 / 10 m³/h-310 m³/h / 1278 x 400 x 480 mm
FCV05 / 20 m³/h-500 m³/h / 1598 x 500 x 600 mm
FCV06 / 25 m³/h-850 m³/h / 1500 x 600 x 720 mm mm
FCV07 / 50 m³/h - 1400 m³/h / 2000 x 1000 x 1000 mm
FCV08 / 60 m³/h - 2250 m³/h / 2500 x 1000 x 1000 mm
Consejos de instalación
Para una medición precisa del nivel del agua, recomendamos colocar el sensor de nivel (ultrasónico o radar) a una distancia equivalente a cuatro veces el ancho de la ranura (b0) desde el inicio de la restricción, asegurando una perpendicularidad de 90° con respecto a la superficie del agua.
Opciones especiales:
Además del polipropileno estándar, se ofrecen materiales especiales (Código X) o kits completos con accesorios de montaje bajo pedido.
