Caudalímetro de ultrasonido de tiempo de tránsito AI.FFSonic.2P

de ultrasonidospara líquidoDN20 - 3/4"

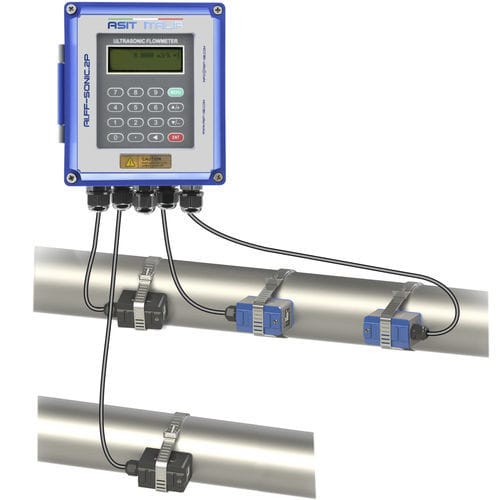

El sistema de medición de caudal AI.FFsonic.2P consta de un convertidor digital y dos transductores ultrasónicos de pinza o de inserción. El tiempo de tránsito de un fluido en el interior de un tubo de sección cilíndrica es el principio de funcionamiento en el que se basa el instrumento para calcular el valor instantáneo del caudal. La tecnología digital DSP (Digital Signal Processing) garantiza una baja sensibilidad del sistema frente a posibles factores de perturbación. El medidor está diseñado para medir la velocidad del líquido en el interior de un conducto cerrado. Los transductores de tipo "clamp-on" permiten una fácil instalación. El caudalímetro de tiempo de tránsito utiliza dos transductores ultrasónicos que funcionan como transmisores y receptores. Se fijan con abrazaderas al exterior de un tubo cerrado a una distancia determinada entre sí. Pueden montarse en la posición V (el sonido atraviesa el tubo dos veces), en la posición W (el sonido atraviesa el tubo cuatro veces) o en la posición Z (en lados opuestos del tubo para que el sonido sólo lo atraviese una vez). La elección de la posición de montaje depende del tubo y de las características del líquido. El AI.FFsonic.2P funciona transmitiendo y recibiendo alternativamente una secuencia de frecuencias moduladas de energía sonora a través de los dos transductores y midiendo el tiempo de tránsito que tarda el sonido en viajar de un transductor al otro. La diferencia en el tiempo de tránsito medido está directamente relacionada con la velocidad del líquido en el tubo.
