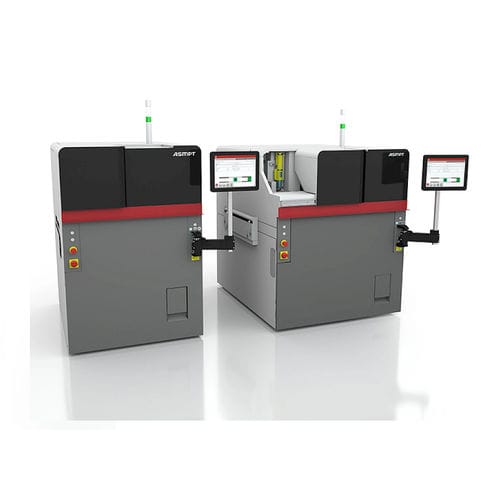

Máquina de serigrafia automática DEK TQ

de pasta de soldaduraSMTde alta velocidad

La DEK TQ es ultrarrápida (tiempo de ciclo básico: solo entre 5 y 6,5 segundos), de gran precisión (±17,0 micras a 2 Cmk) y ocupa muy poco espacio. Con dos versiones disponibles, la plataforma ofrece ahora también una flexibilidad excepcional: la DEK TQ para placas de hasta 400 por 400 milímetros y la DEK TQ L para placas de hasta 600 por 510 milímetros. Las nuevas cintas transportadoras de tres etapas, el exclusivo controlador ASMPT NuMotion con cableado de fibra óptica y unos procesos de limpieza hasta un 50 % más rápidos garantizan un funcionamiento a alta velocidad. Los nuevos accionamientos, la impresión fuera de la cinta y los innovadores sistemas de sujeción ofrecen una precisión sin precedentes y un proceso de impresión excepcionalmente estable. Con la cubierta de doble acceso para el cambio de cartuchos de pasta sin detener la impresora, el soporte automático Smart Pin y una serie de funciones aún más inteligentes, las impresoras funcionan de media durante más de ocho horas sin necesidad de intervención por parte del usuario. Gracias a sus numerosas interfaces y a los estándares de comunicación compatibles, la plataforma DEK TQ se integra a la perfección en el concepto de automatización abierta (Open Automation) de ASMPT. Características destacadas Máxima calidad de impresión: nuevo proceso de sujeción para la impresión fuera de la cinta, un cabezal de impresión y un accionamiento innovadores, y sujeción neumática de la plantilla en toda la superficie Máxima precisión: precisión en la impresión en húmedo de hasta ±17,0 micras a 2 cpk en la impresión de pasta para componentes 0201m Máximo rendimiento: tiempo de ciclo básico de 5 segundos (DEK TQ) y 6,5 segundos (DEK TQ L) Transporte rápido en tres etapas: accionamientos lineales, innovadores sistemas de sujeción, impresión fuera de la cinta transportadora y controlador ASMPT NuMotion Hasta 8 horas sin intervención: sistema de limpieza bajo la plantilla con un rollo de tela de 22 metros y un suministro de líquido de limpieza de 7 litros, gestión automática de la pasta y soporte automático Smart Pin
