Soporte para PCB DEK

de conductorde componentesneumático

Resumen
Un soporte estable y uniforme del sustrato es esencial para impresiones repetibles y un buen rendimiento de línea. ASMPT (DEK) ofrece un catálogo de sistemas de utillaje y porta-sustratos modulares, automáticos y manuales para diversas necesidades de producción.

• Mejora del rendimiento del proceso
• Mayor rendimiento y utilización de la impresora
• Reducción de costes operativos y tiempos de cambio
• Compatibilidad con múltiples plataformas
• Opciones retrofittables in situ

Soporte para sustratos singulados
DEK Multiple Alignment of Singulated Substrates (MASS)
DEK MASS establece un estándar para la impresión de sustratos singulados en aplicaciones exigentes (por ejemplo, paneles de smartphones). Proporciona alineación óptica y fijación por vacío para un procesamiento preciso y de alto rendimiento.

• Rendimiento líder en el mercado
• Diseño escalable
• Precisión de alineación óptica hasta 12,5 µm @ 2 Cp
• Alineación simultánea mediante torres móviles de utillaje para ciclos cortos
• Fijación por vacío y placa surround para optimizar la presión
• Posibilidad de retrofit

DEK Topside Reference System (TRS)
TRS soporta el procesamiento de dispositivos desafiantes (LGA, BGA, pasivos 01005, BGA 0,25–0,3 mm) usando alineación extrema en bordes y conceptos de virtual panel tooling para una imagen de alto rendimiento de sustratos singulados.

• Soporta hasta 72 sustratos singulados
• Precisión de alineación típica ~30 µm @ 2 Cp
• Procesamiento rápido de sustratos singulados
• Probado en dispositivos complejos
• Tiempo de ciclo típico < 30 s
• Compatible con la mayoría de plataformas DEK; retrofittable

DEK Virtual Panel Tooling (VPT)
VPT permite el procesamiento paralelo de múltiples sustratos individuales en un solo ciclo, maximizando UPH y la utilización de recursos de la impresora.

• Hasta 72 sustratos singulados
• Precisión de alineación típica ~30 µm @ 2 Cp
• Solución multi-sustrato de alto rendimiento
• Maximiza la utilización de la impresora
• Imágenes precisa del material frente al dispensing

Soporte estándar PCB
Solución Flex Support
Flex Support es una torre base modular y ajustable que permanece en la impresora y se adapta a múltiples aplicaciones y tipos de plataforma (incluyendo no DEK). Ofrece fijación play-and-play sin tornillos.

• Rango ajustable 80–300 mm
• Permanece en la impresora — un sistema para varias aplicaciones
• Disponible para DEK Horizon, DEK NeoHorizon y DEK TQ
• También disponible para plataformas de terceros
• Fijación sin herramientas (play-and-play)

Utillaje dedicado personalizado
Los utillajes personalizados están diseñados para un soporte óptimo del sustrato y una mejor calidad de impresión mediante diseños a medida y fabricación robusta que minimizan el movimiento y el mal posicionamiento del sustrato.

• Mejor control y seguridad del proceso
• Aumento de la vida útil de la plantilla
• Reducción de la frecuencia de limpieza
• Mayor velocidad de escobillado
• Reducción de cortocircuitos y residuos de pasta
• Minimización del tiempo de parada de línea

DEK Support Bars
Barras de soporte manuales y rápidas para impresión de PCB por un solo lado; colocación por el operario entre correas para una configuración rápida.

• Solución rentable para impresiones de una sola cara
• Tiempo de configuración medio
• Colocación por el operario

DEK Grid-Lok™
DEK Grid-Lok™ Gold

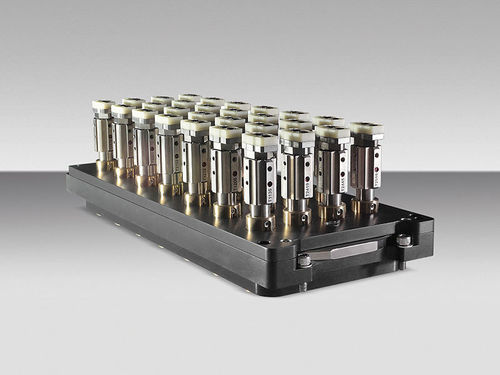

Grid-Lok Gold es un soporte automático con pasadores neumáticos que se adaptan y bloquean a la topografía de la placa para evitar movimiento y flexión durante la impresión y las pruebas — adecuado para entornos High-Mix.

• Flexibilidad de proceso
• Reducción o eliminación del tiempo de cambio
• Adaptación a la topografía que elimina el riesgo de daño a componentes
• Reduce los costes de utillaje

DEK Grid-Lok™ Silver
Grid-Lok Silver ofrece soporte robusto y protección contra vibraciones, con cambios rápidos y mínima intervención del operario para procesos de colocación.

• Alta versatilidad
• Flexibilidad excepcional
• Mínima intervención del operario
• Reducción del tiempo de cambio

Repuestos DEK Grid-Lok™
Repuestos y consumibles para uso a largo plazo: capuchones de goma ESD, kits de reparación de pasadores, conectores neumáticos, controladores, elevadores de placa y plantillas.

• Capuchones de goma ESD
• Kits de reparación de pasadores
• Conectores neumáticos
• Controladores y elevadores

Ámbitos de aplicación
Las soluciones cubren tanto impresión de sustratos singulados como procesos de panel tradicionales, desde barras manuales hasta sistemas Grid-Lok totalmente automáticos y módulos retrofittables.

Especificaciones técnicas

• DEK MASS: precisión de alineación óptica hasta 12,5 µm @ 2 Cp; fijación por vacío; surround plate; diseño escalable
• DEK TRS / VPT: soporte hasta 72 sustratos singulados; precisión típica ~30 µm @ 2 Cp; tiempos de ciclo rápidos
• Flex Support: ajustable 80–300 mm; fijación play-and-play (sin tornillos)
• Grid-Lok Gold: pasadores neumáticos, adaptación automática y bloqueo a la topografía
• Grid-Lok Silver: diseñado para robustez y protección contra vibraciones
• Soluciones modulares, automáticas, manuales y retrofittables
