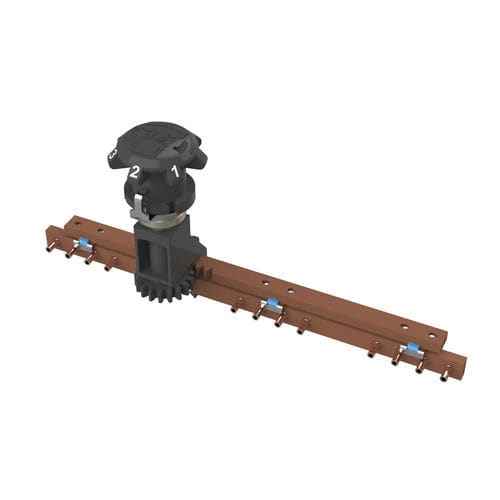

Cambiador de tomas sin tensión trifásico HR-01

para transformador en baño de aceiteindustrial7 posiciones

Cambiador de tomas en vacío HR para transformadores sumergidos en aceite Puente 3 posiciones Contactos fijos tubulares 30 A Contactos fijos con diámetro interior Ø5,1 20 kV Ajuste 2,5% por posición Dispositivo de control con pomo de poliamida Variantes disponibles : - Clases de tensión : 20 kV y 30 kV - Corriente : 30 A / 63 A Contactos fijos con diámetro interior Ø3,1 / Ø5,1 - Diagramas disponibles : Puente, Salida común por fase, Serie-Paralelo, Estrella-Triángulo, múltiples etapas.. - Número de posiciones : 2 a 7 posiciones - 6 alturas de soporte disponibles : 70, 100, 130, 150, 170 y 200 mm - Dispositivo de control con pomo de poliamida o de aluminio - Cubierta protectora de aluminio a petición Accionamiento directo, desde la pared lateral de la cuba, o la tapa del transformador. Fijación en la cuba o en la tapa del transformador mediante el atornillado del soporte principal (agujero de 20 mm en la cuba o en la tapa del transformador) 6 alturas disponibles para el soporte principal (L=70, L=100, L=130, L=150, L=170, L=200) Están disponibles unidades gemelas en varias etapas (idénticas o diferentes). Corriente nominal : - 30 A con contactos fijos tubulares de 3,1 x 5,0 mm de diámetro - 63 A con contactos fijos tubulares de 5,1 x 7,0 mm de diámetro
