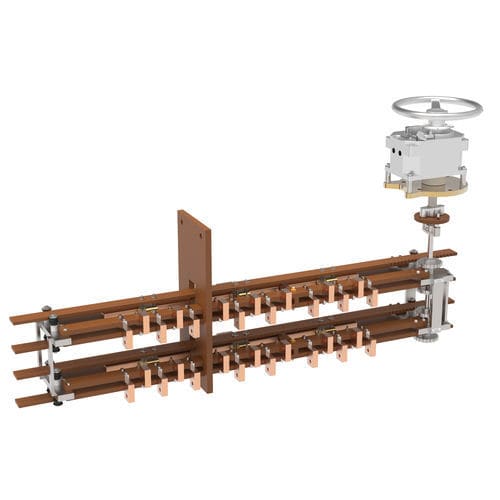

Cambiador de tomas sin tensión trifásico HI-02

para transformador en baño de aceiteindustrial13 posiciones

Cambiador de tomas en vacío HI para transformadores sumergidos en aceite Salida común por fase 5 posiciones 2 etapas Contactos fijos tipo bandera Máx. 1250 A 20 kV Ajuste 2,5% por posición Dispositivo de control con rueda de aluminio Variantes disponibles : - Clases de tensión : 20 kV / 30 kV / 45 kV / 60 kV - Corriente : Máx. 1250 A por etapa - 3750 A con varias etapas - Contactos fijos tipo bandera - Plateado en los contactos fijos / móviles / comunes, bajo pedido - Esquemas disponibles : Puente, Serie-Paralelo, Estrella-Triángulo, Salida común por fase, estrella con salida de neutro, múltiples etapas.. - Número de posiciones : 2 a 7 posiciones - Más de 7 posiciones bajo pedido especial - Longitud de los ejes a medida - Dispositivo de control en la cubierta o en la pared del transformador - Rueda a la altura del hombre - Bloqueo mecánico con microinterruptor NO/NC - Microinterruptores de señalización de posición Disponemos de mandos a distancia a la altura del hombre, para el cruce de ejes en la parte superior o inferior de la cuba, o en la tapa del Transformador Fijación en la cuba, o en la tapa, o en la parte activa del Transformador : - mediante el atornillado del soporte principal en el tanque, la cubierta o la parte activa del transformador - la brida del dispositivo de control se atornilla a la cuba o a la tapa del transformador Longitud del eje que se requiere al hacer el pedido (los diseños pueden variar según las distancias requeridas) Están disponibles unidades gemelas en varias etapas (idénticas o diferentes) Capacidades de corriente : - 1000 A con contactos de bandera - 1250 A con contactos de bandera - Posibilidad de hermanar placas idénticas en paralelo para corrientes superiores
