Placa magnética electropermanente

electropermanente de polos cuadradosrectangular2 caras

Descripción general

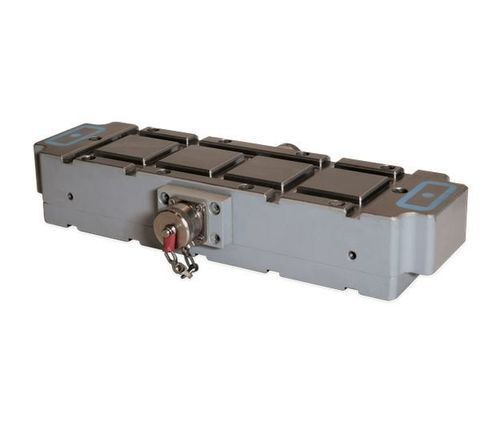

Los módulos magnéticos electropermanentes Triplemag proporcionan adherencia por ambas caras, fijando tanto la pieza como el módulo a la mesa de la máquina para fresado, torneado y operaciones de mecanizado generales.

Aplicaciones

• Fresado (desbaste y acabado)
• Torneado
• Taladrado
• Sierras, soldadura, montaje y otras operaciones de sujeción

Datos técnicos (resumen)
Modelo — Dimensiones [L x A x H] — Número de polos — Peso
TM 503 — 220 x 180 x 55 mm — 2 x 4 + 1 x 2 — 12 kg
TM 505 — 340 x 100 x 55 mm — 2 x 4 + 1 x 2 — 13 kg

Descripción
La serie Triplemag incorpora imanes de posicionamiento conmutables por separado para garantizar una colocación repetible en la mesa. Las extensiones de polos compensan irregularidades en la pieza y permiten un paralelismo plano de hasta 0,01 mm. La superficie de acero macizo mejora la resistencia a virutas calientes y refrigerante en comparación con placas epoxi. Varios módulos pueden conectarse para sujetar piezas de mayor tamaño. En caso de fallo de alimentación o rotura de la línea de control, la sujeción se mantiene con la fuerza total; el mando de dos botones evita liberaciones accidentales.

Ventajas profesionales

• Adherencia magnética por ambas caras
• Imanes de posicionamiento/fijación activables por separado
• Módulos combinables y controlables para piezas grandes
• Reducción significativa de los tiempos de preparación y posicionamiento rápido para mecanizado en 5 caras
• Bajas vibraciones durante el fresado y distribución uniforme de la fuerza de sujeción
• Extensiones de polos permiten paralelismo hasta 0,01 mm
• Sujeción sin deformación de piezas irregulares mediante extensiones de polos fijas y móviles
• No requiere soportes inferiores
• Alta resistencia a virutas y refrigerante por cuerpo de acero macizo

Especificaciones técnicas

• Serie: Triplemag
• Tamaños disponibles (ejemplos): 220 x 180 x 55 mm; 340 x 100 x 55 mm
• Modelos y pesos: TM 503 — 12 kg; TM 505 — 13 kg
• Número de polos: 2 x 4 + 1 x 2
• Fuerza de sujeción: aprox. 160 N/cm² (≈ 400 kg por polo)
• División de polos: polo cuadrado 50 x 50 mm
• Superficie: acero macizo
• Características: adherencia por ambas caras; imanes de posicionamiento conmutables por separado; módulos combinables; retención segura ante fallo de alimentación; operación de seguridad con dos botones
