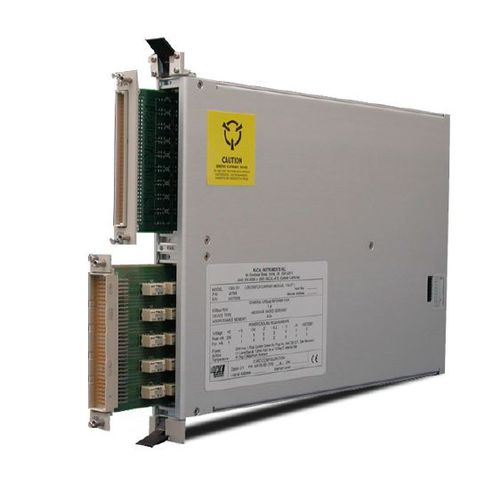

Tarjeta portadora VXI 1260-101

Portador de conmutación modular VXIbus La plataforma Adapt-a-Switch™ es un revolucionario sistema de conmutación modular que ofrece alta densidad y flexibilidad. El soporte de conmutación 1260-101 de Racal Instruments Carrier acomoda dos tarjetas de conmutación enchufables en un módulo VXI de una sola ranura. Actualmente están disponibles configuraciones que combinan relés discretos, multiplexores, matrices, relés de potencia, conmutadores de RF y unidades de prueba digitales Información sobre el producto Para simplificar la configuración, los complementos Adapt-a- Switch™ se insertan fácil y directamente desde el panel frontal del 1260- 101, sin necesidad de retirar el módulo portador del chasis VXIbus. Las actualizaciones o modificaciones de campo se pueden llevar a cabo de forma rápida y sencilla. Además, el ahorro puede hacerse a nivel de plug-in individual, minimizando el coste del soporte del sistema. El 1260-101 proporciona un bus analógico para interconectar los dos plug-ins. Esto permite configurar dinámicamente grandes multiplexores y matrices mediante el control del software. La interfaz Option 01T de Racal Instruments™, alojada en el 1260-101, controla las dos tarjetas enchufables Adapt-a-Switch™ y hasta diez módulos de conmutación VXI adicionales de la serie 1260 utilizando los modos basados en registros y en mensajes. Consulte la hoja de datos de la Opción 01T para conocer las especificaciones y características del producto. El 1260-101 incluye soporte VXIplug&play para marcos de trabajo basados en la interfaz de programación de aplicaciones Microsoft Win32®, incluyendo drivers para LabWindows™/CVI y LabVIEW™. Características principales - Módulos de conmutación de fácil acceso y carga frontal - El bus analógico amplía las matrices o los multiplexores - El paquete modular permite múltiples tipos de conmutadores en una ranura VXI - Acepta dos complementos Adapt-a-Switch™ - Portador de VXIbus de una sola ranura y tamaño C
