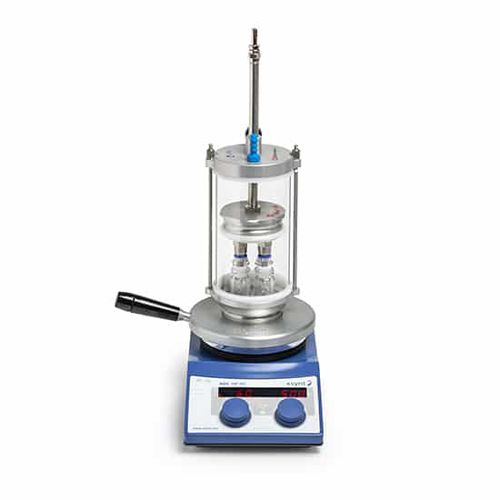

Evaporador de vacío DrySyn®

de laboratorio

Asynt, junto con BioChromato (Japón), ha desarrollado el NUEVO evaporador en espiral DrySyn® que permite a los científicos evaporar tubos directamente en bloques de viales de reacción DrySyn de hasta 4 muestras a la vez. Utilizando los beneficios de seguridad comprobados de DrySyn para combinarlos con la tecnología patentada de evaporación de tapón en espiral de BioChromato utilizada originalmente en el evaporador inteligente, el evaporador en espiral DrySyn ofrece una evaporación paralela rápida y efectiva en tubos sin golpes de solvente. Utilice el sistema para concentrar rápidamente incluso disolventes de alto punto de ebullición, como DMSO, DMF y agua, en tubos, sin calentarlos a altas temperaturas. Especificaciones técnicas Incluye colector de altura ajustable, protector de vidrio, 3 tapones ciegos, conexiones para manguera y 4 tapones en espiral de un tamaño (indíquelo en el pedido) Tapón espiral tamaño 1 para tubos de 4-7 mm de diámetro de cuello Tapón espiral tamaño 2 para tubos de 7-11 mm de diámetro de cuello Tapón espiral tamaño 3 para tubos de 11-17 mm de diámetro de cuello Tapón espiral tamaño 4 para tubos de 15-24 mm de diámetro de cuello
