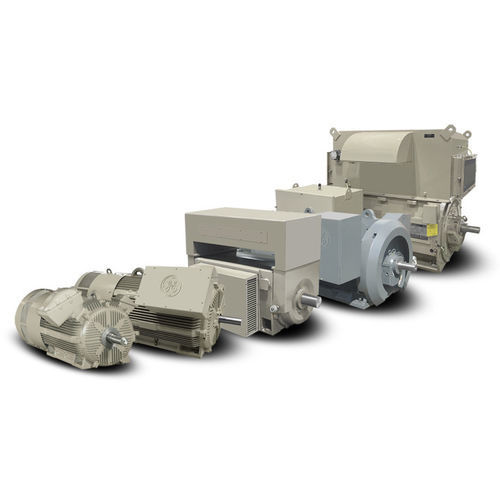

Motor de inducción Quantum LMV

trifásico4000575 V

Descripción
Motor de media tensión para servicio severo, de larga duración y alta potencia con menor tamaño. Diseñado para destacar en Oil & Gas, generación de energía, minería y otras aplicaciones industriales extremas.

Serie
Serie de motores Quantum LMV

• Los motores Quantum LMV cuentan con un circuito de aire interno en el bastidor con D‑Conductos de bastidor patentados y ventilaciones de rotor trapezoidales que aumentan significativamente el flujo de aire para un funcionamiento más frío, proporcionando mayor flexibilidad en la elección del tamaño del bastidor.

Ventajas

• Diseño único: Circuito de aire interno con D‑Conductos patentados y ventilaciones trapezoidales del rotor para mejorar el flujo de aire y un funcionamiento más frío.
• Fiabilidad para variadores: Rodamientos aislados opcionales y anillo de puesta a tierra en el extremo del eje minimizan el impacto de las tensiones de eje dañinas. Un ventilador separado está disponible para aplicaciones de par constante.
• Rodamientos superiores: Rodamientos de casquillo autoalineables disponibles que permiten al eje adaptarse sin aumentar la temperatura, la vibración o el ruido.

Alcance técnico (alto nivel)

• Expansión de línea
• Nuevo Quantum 500
• Protegido contra la intemperie
• Motores de media tensión

Características / Especificaciones técnicas

• Rango de potencia: 100 - 7000 HP
• Velocidades: 900 - 3600 RPM (60 Hz); 900 - 3000 RPM (50 Hz)
• Voltajes: 460 V, 575 V, 2300/4000 V, 6600 V
• Tipos de carcasa: TEFC, ODP, WPI, WPII, TEAAC
• Configuraciones disponibles: Configuración IEEE 841 disponible
• Tamaños de bastidor: NEMA 440 - 14000; IEC 315 - 630
• Normas / Certificaciones: NEMA, CSA, UL, IEEE 112B, AEx nA, API 547 y 541, División 2, Zona 2
• Clase de aislamiento: Clase F
• Garantía: Hasta cinco años
• Refrigeración y flujo de aire: Circuito de aire interno con D‑Conductos patentados y ventilaciones trapezoidales del rotor para aumentar el flujo de aire
• Opciones: Rodamientos aislados, anillo de puesta a tierra en el extremo del eje, ventilador separado para aplicaciones de par constante
