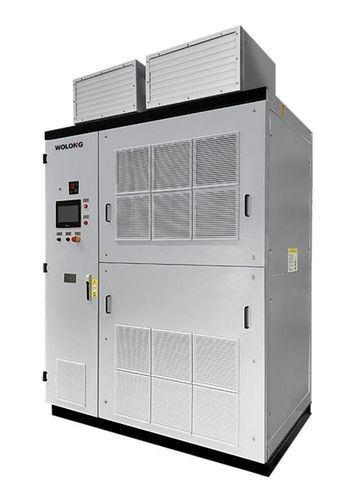

Variador de velocidad de PWM WD4000 series

trifásicopara transportadorde ventilador

Descripción general
Variadores de frecuencia de media tensión WD4000. Wolong es un fabricante de variadores de alta tensión con 25 años de experiencia y una base instalada global en aplicaciones industriales de bombas, ventiladores, soplantes, compresores y transportadores. La familia WD4000 ofrece variadores que ayudan a reducir el consumo energético y a disminuir los costes de mantenimiento en minería, petróleo y gas, agua y aguas residuales, generación eléctrica y la industria de procesos en general.

Ventajas

• Transformador con desplazamiento de fase de 18 pulsos de primer nivel como estándar a partir de 1000 HP.
• Baja distorsión que reduce las armónicas en la red local, cumpliendo y superando IEEE 519 y la mayoría de los códigos de las utilities.
• Topología en cascada H‑Bridge: inversor fuente de tensión multinivel basado en IGBT que proporciona salida de baja distorsión.
• Elimina la necesidad de filtros y puede controlar motores antiguos y modernos.
• Superior a inversores de 2 o 3 niveles y claramente mejor que diseños de inversores de fuente de corriente.
• Alta fiabilidad del sistema con reequilibrado del neutro; el variador puede seguir funcionando si un módulo de potencia falla, permitiendo paradas controladas planificadas.
• Diseño modular para mantenimiento sencillo y cambio rápido de módulos de potencia; acceso frontal a los componentes.
• Densidad de potencia líder en la industria para una huella óptima.
• Plazos de entrega cortos.

Características

• Aplicaciones: ventiladores, bombas, compresores, soplantes, transportadores.
• Semiconductores de potencia: IGBT; diodos.
• Tensión de entrada: 4160 V ±10 %, opcional 3.3 - 13.8 kV.
• Frecuencia de entrada: 50/60 Hz, ±5 %.
• Sobretensión de entrada (swell): 20 %.
• Subtensión de entrada (dip o sag): -34 %, funcionamiento continuo con par reducido.
• Lado de red, rectificador: rectificadores de diodos de 18 pulsos.
• Factor de potencia de entrada: ≥0.95 (carga > 10 %).
• Armónicos de corriente de entrada: cumple IEEE519.
• Lado motor, inversor: inversor multinivel (PWM) con módulos de potencia IGBT.
• Longitud de cable de salida: no se necesita filtro si es menor de 2.2 km.
• Tensión de salida: 4 / 4.16 kV.

Clasificación de modelos
Type | Rated Motor Voltage (kV) | Current (A) | Shaft Output (HP) | Shaft Output (kW)
WD4000-4-130 | 4.16 | 130 | 1000 | 746
WD4000-4-159 | 4.16 | 159 | 1250 | 933
WD4000-4-190 | 4.16 | 190 | 1500 | 1119
WD4000-4-222 | 4.16 | 222 | 1750 | 1306
WD4000-4-254 | 4.16 | 254 | 2000 | 1492

Especificaciones técnicas

• Serie: WD4000
• Tensión nominal de motor: 4.16 kV (estándar)
• Rango opcional de tensión de entrada: 3.3 - 13.8 kV
• Rango de potencia: 1000 - 5500 HP
• Rango de corriente mostrado en ejemplos de página: 130 - 635 A
• Rectificador lado línea: rectificadores de diodo 18 pulsos
• Inversor motor: inversor PWM multinivel con módulos de potencia IGBT
• Cumple IEEE 519 para armónicos de corriente de entrada
• Factor de potencia de entrada: ≥0.95 a carga > 10%
• Ejemplos de tensión de salida: 4 / 4.16 kV
• No se requiere filtro de salida para recorridos de cable < 2.2 km
• Puntos destacados de diseño: topología en cascada H‑bridge, módulos de potencia modulares, reequilibrado del neutro para alta fiabilidad
