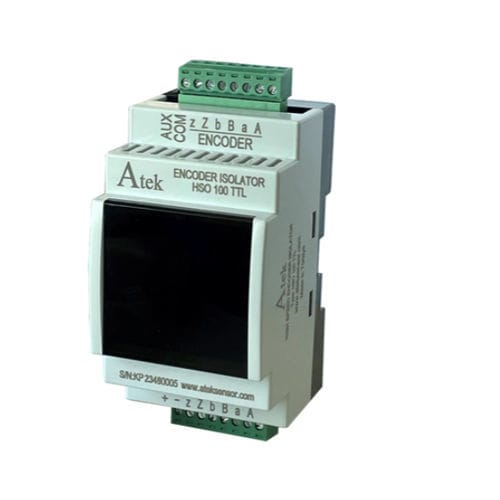

Aislador óptico HSO

de señalde tensiónde corriente

Proporciona aislamiento óptico entre la señal del codificador y el PLC, el servocontrolador u otros dispositivos de entrada Puede cambiar la tensión de la señal del codificador para que coincida con la entrada del receptor Convierte la salida no diferencial (A, B, Z) en salida diferencial (A, B, Z, A/, B/, Z/) Convierte la salida diferencial (A, B, Z, A/, B/, Z/) en salida no diferencial (A, B, Z) Convierte la salida de colector abierto en salida diferencial o no diferencial Fácil montaje en paneles con sistema de carril DIN Interfaz versátil entre el codificador incremental y los dispositivos receptores; posibilidad de convertir señal no diferencial en diferencial, señal diferencial en no diferencial; limpieza de señales ruidosas; ajuste de la tensión de señal del codificador en función del receptor; sistema de carril DIN Características generales Proporciona limpieza de señales ruidosas Puede utilizarse como repetidor para distancias de cable más largas Ideal para su uso con codificadores y entradas y salidas de señal de codificador de servoaccionamiento Marka - Atek CARACTERÍSTICAS TÉCNICAS - -> Tipo de salida del aislador - A, B, Z, A/, B/, Z/ Salida en cuadratura Tipo de entrada del aislador / Tipo de salida de la señal del codificador - Conductor de línea diferencial Conductor de línea no diferencial (un solo extremo) Colector abierto no diferencial (un solo extremo) Tensión de entrada de señal del aislador / Tensión de salida de señal del codificador - 5-30 VCC (TTL, RS422, controlador de línea) Respuesta de frecuencia del aislador - Máximo 1Mhz Tensión de alimentación del aislador - 6-24VDC Corriente de alimentación del aislador - 75 mA Opciones de tensión de salida del aislador - TTL: Salida de controlador de línea diferencial de 5 VCC, independiente de la tensión de alimentación VDC: Salida de controlador de línea diferencial de 5-24 VDC, tensión de alimentación -0,7V de tensión de salida *Debe especificarse en el pedido Nivel de protección - Protección contra polaridad inversa
