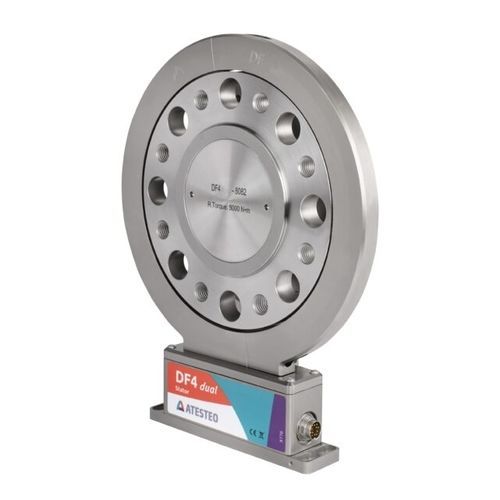

Sensor de par rotativo DF dualdinámicobrida a bridacon salidas de tensión
Añadir a mis favoritos
Añadir al comparador
Características
- Tipo
- dinámico, rotativo
- Configuración
- brida a brida
- Salida
- CAN Bus, con salidas de tensión, RS422
- Tensión de alimentación
- 24 Vcc
- Tipo de protección
- IP54
- Otras características
- sin contacto, de alta precisión, con electrónica integrada, alta resolución, sin rodamientos, para bancos de prueba
- Par
Máx.: 10.000 Nm
(7.375,62 ft.lb)Mín.: 500 Nm
(368,78 ft.lb)- Precisión
0,04 %
- Velocidad de rotación
Máx.: 25.000 rpm
(157.080 rad.min-1)Mín.: 0 rpm
(0 rad.min-1)
Descripción
El DF dual es una brida de medición de par giratoria de la familia de productos DF de ATESTEO, diseñada para mediciones de alta precisión, incluidas valores de par muy pequeños mediante una segunda escala de medición integrada. Está destinada a aplicaciones exigentes en trenes de transmisión y bancos de ensayo donde se requieren altas velocidades y medición dinámica precisa del par.
Características clave
Aplicaciones típicas
Especificaciones técnicas
Características clave
- Brida de medición de par giratoria diseñada para uso en trenes de transmisión y bancos de ensayo
- Diseño mecánico y de sensores innovador
- Doble rango de medición: rango principal más un segundo rango para valores de par pequeños
- Optimizada para operación a alta velocidad y medición dinámica del par
Aplicaciones típicas
- Pruebas y desarrollo de trenes de transmisión
- Medición de par a alta velocidad en bancos de ensayo y sistemas rotativos
Especificaciones técnicas
- Clase de exactitud: ≤ ±0.04% F.S.
- Segundo rango de medición para valores de par pequeños (capacidad de doble rango)
- Velocidad máxima: hasta 25.000 rpm
- Resolución del convertidor A/D: 24 bit
- Convertidor D/A para salida analógica: 16 bit
- Tasa de muestreo sumada: 25 kHz
Catálogos
Manual DF dual series
132 Páginas
