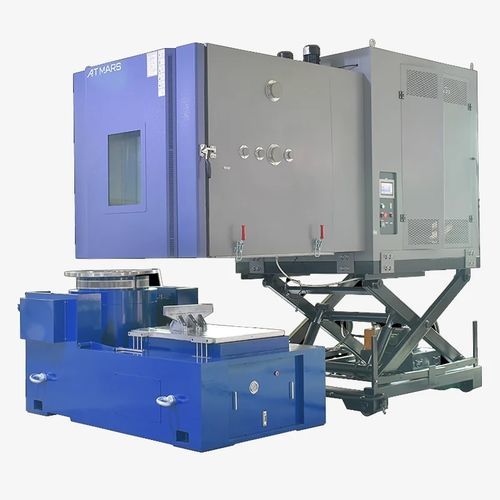

Cámara de pruebas termostática AHV series

climáticade humedadde temperatura

Presentación del producto
La serie AGREE AHV es una cámara de ensayo de temperatura, humedad y vibración diseñada para proporcionar entornos controlados de temperatura, humedad y esfuerzos por vibración eléctricos/mecánicos para la industria aeroespacial, aviación, petróleo, química, electrónica, telecomunicaciones y otros centros de I+D y producción. Permite ensayos cíclicos o estáticos y simulaciones combinadas de temperatura–humedad–vibración para validar rendimiento y fiabilidad.

Aplicación de la cámara AGREE
La cámara AGREE es adecuada para pruebas de baterías, componentes aeroespaciales y aeronáuticos, piezas automotrices, conjuntos electrónicos, organismos de control de calidad, institutos de investigación y universidades. Acorta los ciclos de desarrollo de productos mediante la cualificación ambiental, la verificación de fiabilidad y la reproducción de condiciones reales.

Características del producto

• Disponible en varios volúmenes de trabajo; compatible con sistemas de vibración electrodinámicos y mecánicos — configurable con o sin mesa de vibración.
• Diseño integrado que combina mesa vibratoria y cámara climática para ensayos compuestos.
• Sistema de refrigeración doble (doble circuito) para un mejor rendimiento frigorífico.
• Soporta ensayos de entornos compuestos: temperatura + humedad + vibración en una sola instalación.
• Varias soluciones móviles e de instalación para desplazar el agitador o la cámara según las condiciones del sitio.
• Placa inferior de cámara extraíble para facilitar la conexión con diferentes mesas de vibración eléctricas.

Especificaciones técnicas

• Serie / variantes de modelos: serie AHV (modelos: AHV-225, AHV-408, AHV-800, AHV-1000, AHV-1210, AHV-1728, AHV-5832)
• Condición de rendimiento: ambiente +20℃ o agua de circulación +25℃, cámara vacía (sin espécimen)
• Rango de temperatura: -20 / -40 / -70℃ hasta +150℃
• Fluctuación de temperatura: ±0,5℃
• Uniformidad de temperatura: ±2,0℃
• Desviación de temperatura: ±2,0℃
• Velocidad de calentamiento: media 3℃/min (ej.: -20℃→+100℃, -40℃→+100℃, -60℃→+100℃ sin carga)
• Velocidad de refrigeración: media 1℃/min (ej.: +20℃→-20℃, +20℃→-40℃, +20℃→-70℃ sin carga)
• Rango de humedad: 20%RH ~ 98%RH
• Fluctuación de humedad: ±2,0%RH
• Uniformidad de humedad: ±3,0%RH
• Desviación de humedad: ±3,0%RH (>75%RH); ±5,0%RH (≤75%RH)
• Rango de frecuencia (vibración): 3 ~ 5000 Hz (ajustable)
• Nivel de ruido: ≤75 dB(A) medido a 1,0 m en estado estable
• Empuje sinusoidal: 300 kg ~ 35 T (personalizable)
• Desplazamiento, carga máxima y parámetros detallados del sistema de vibración: ver detalles del sistema de prueba de vibración
• Volumen de trabajo (L): 225 / 408 / 800 / 1000 / 1210 / 1728 / 5832 (según modelo)
• Dimensiones interiores (AnxAlxF mm) por modelo: AHV-225: 500 x 750 x 600; AHV-408: 600 x 850 x 800; AHV-800: 1000 x 1000 x 800; AHV-1000: 1000 x 1000 x 1000; AHV-1210: 1100 x 1000 x 1100; AHV-1728: 1200 x 1200 x 1200; AHV-5832: 1800 x 1800 x 1800
• Dimensiones exteriores (AnxAlxF mm) por modelo: AHV-225: 1050 x 1600 x 1950; AHV-408: 1160 x 2110 x 2500; AHV-800: 1200 x 2410 x 2900; AHV-1000: 1200 x 2400 x 3100; AHV-1210: 1300 x 2410 x 3200; AHV-1728: 1400 x 2410 x 3280; AHV-5832: 2000 x 2400 x 5340
• Material interior: placas de acero inoxidable SUS #304 mate
• Material exterior: placas de acero al carbono pintadas en polvo
• Aislamiento: espuma rígida de poliuretano y lana de vidrio
• Sistema de refrigeración: compresor Copeland hermético o compresor BITZER semi-hermético; refrigerantes de bajo ODP R404A / R23
• Método de enfriamiento: refrigerado por agua o por aire
• Controlador: pantalla táctil LED a todo color con opciones multilingües
• Elevación/movimiento: la máquina puede elevarse y moverse automáticamente lateralmente; altura ajustable según el nivel de vibración
• Normas: GB/T 2423.10-2019; GB/T 2423.11-1997; GB/T 2423.12-1997; GB/T 2423.13-1997; GB/T 2423.14-1997; GB/T 2423.35-2019; GB/T 2423.36-2005; GB/T 2423.48-2018; GB/T 2423.49-1997; GB/T 2424.22-1986; GB/T 2424.24-1995
• Protecciones de seguridad: protección contra secado de calentador; disyuntor de sobrecorriente del calentador; protección contra secado del humidificador; disyuntor del humidificador; protección por bajo nivel de agua del humidificador; protección contra sobrecalentamiento y sobrecorriente del compresor; protección por alta tensión; interruptores automáticos y protección contra pérdida de fase/sobretensión; alarma de bajo nivel de agua en el depósito
• Accesorios estándar: orificios de paso Ø50 mm x2; ruedas x4; soportes de muestra en acero inoxidable x2; ventana de observación en vidrio aislante con calefacción eléctrica transparente; iluminación interior
• Alimentación eléctrica: AC 380V (±10%), (50±0,5)Hz, 3 fases 4 hilos + tierra / otra alimentación según especificación
• Opciones personalizadas: disponibles bajo pedido
