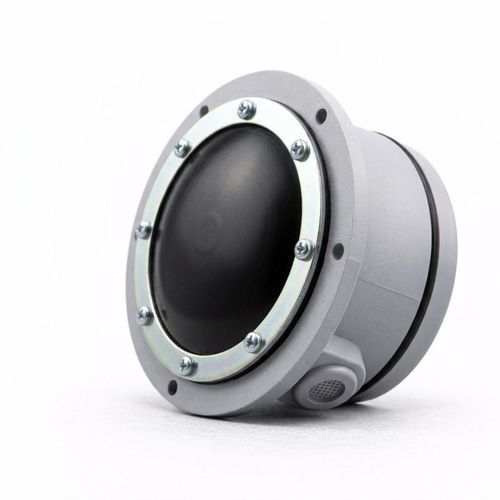

Interruptor de nivel de membrana SOLIBA M

para productos a granelpara pulverulentospara silo

Presentación
El SOLIBA M es un interruptor de nivel por membrana económico de ATMI para detectar niveles altos, bajos o intermedios en tolvas, silos y otros contenedores. También puede utilizarse para indicar condiciones de alimentación o atascos en transportadores y tornillos sinfín.

Aplicaciones y materiales
Recomendado para materiales a granel de baja viscosidad como polvos, harinas, cereales, arena y gránulos plásticos. Se instala preferentemente en la pared vertical del silo para un funcionamiento óptimo.

Funcionamiento
La detección se basa en la presión del material a granel sobre una membrana. Cuando el material presiona la membrana, ésta se deforma y cambia el estado de un conmutador interno, enviando una señal eléctrica para parar el llenado o accionar una automatización. Es posible ajustar la sensibilidad mediante un sistema de muelle y tuerca según el modelo.

Puntos clave

• Principio de detección: presión sobre membrana
• Funciones: detección de nivel alto/bajo, control de flujo, detección de atascos
• Membrana: NBR o Viton según modelo
• Diseño mecánico compacto y coste de instalación reducido

Especificaciones técnicas

• Funcionamiento: por presión en la membrana
• Uso: paro de llenado de silos / control de nivel
• Eléctricas: 250 VAC / VDC 50/60 Hz
• Capacidad de corte: 16 A
• Temperatura de trabajo: -10 °C ... +60 °C
• Índice de protección: IP 44
• Carcasa: ABS
• Peso (sin cable): 200 g
• Dimensiones: Altura 50 mm — Diámetro Ø 90 mm
• Densidad de operación: 0,3 ... 2,5 t/m3 (recomendado aprox. 0,3 a 1,0 t/m3)
