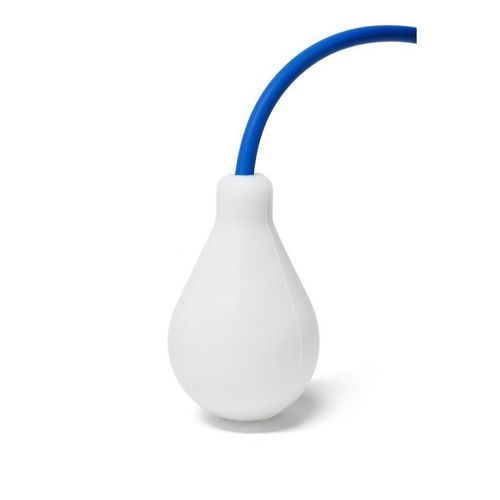

Interruptor de nivel de flotador AQUA XL EP

para aguapara el control de bombaspara seguridad antidesbordamiento

Presentación
El AQUA XL EP es un interruptor de nivel por flotador certificado ACS, diseñado para aplicaciones de agua potable. Cuenta con lastre interno y materiales conformes ACS para contacto higiénico con agua de consumo, ofreciendo una conmutación mecánica precisa para el control de bombas y alarmas de nivel.

Aplicaciones principales
Adecuado para estaciones de bombeo de agua potable, depósitos de almacenamiento y sistemas de tratamiento de agua. Idóneo para entornos sensibles que requieren certificación ACS y cableado sin halógenos (p. ej. ferrocarril, construcción naval, redes industriales de agua).

Principio de funcionamiento
El flotador sigue el nivel del líquido; cuando alcanza la posición de conmutación, inclina un microinterruptor mecánico interno que abre o cierra un circuito. Viene con cable de 3 conductores (COM, NO, NC) para seleccionar modo de llenado o vaciado en la conexión. Se pueden usar dos unidades en tándem para controlar niveles mínimos y máximos.

Modos de funcionamiento

• Modo vaciado: el flotador acciona la bomba en posición alta (protección contra desbordamiento) y corta el circuito cuando el depósito está vacío para proteger la bomba.
• Modo llenado: el circuito se cierra (NC) en posición baja para arrancar la bomba y rellenar el depósito.

Limitaciones y recomendaciones
No recomendado para líquidos fuertemente agitados (presencia de agitador) ni para uso en torres de agua. Para líquidos turbulentos elegir ATS 165 EP (certificado ACS). Para control de varias bombas con lastre ajustable en acero inoxidable en líquidos tranquilos, elegir SOBA EP (certificado ACS). La conmutación puede verse afectada por la agitación y los caudales; el lastre interno garantiza un ángulo de conmutación fijo de ±10°.

Instalación y conexión
El flotador se suspende por la vaina del cable; usar el accesorio FIXCAB para fijación segura. Evitar bridas o elementos cortantes que dañen la vaina. Las conexiones eléctricas deben realizarse en una caja estanca fuera del depósito para evitar infiltraciones. Las prolongaciones de cable deben hacerse con cable de señal compatible; longitudes a medida disponibles para evitar empalmes en el interior.

Especificaciones técnicas

• Ángulo diferencial: ±10°
• Densidad de fluidos admisible: 0,95–1,05 kg/dm³
• Presión de servicio admisible: 2 bares
• Temperatura máxima: 70 °C
• Índice de protección: IP68
• Carcasa: copolímero de polipropileno biconico
• Cable: 3 conductores 1 mm², funda PVC certificada ACS, sin halógenos
• Peso (sin cable): ≈ 775 g
• Lastre: fundición interna
• Dimensiones: altura 165 mm — Ø 100 mm
• Longitudes de cable: 5, 6, 10, 13, 15, 20, 25, 30 m (otras a petición)
• Carrera de conmutación indicativa: X ≈ 17–20 cm (ver ficha técnica)
• Características eléctricas: capacidad de corte 16 (6) A (16 A resistivo; 6 A inductivo) hasta 250 VAC; otras configuraciones disponibles, consultar datos técnicos.
