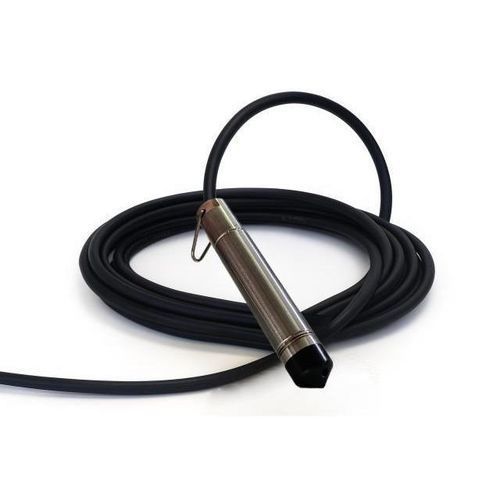

Sensor de nivel piezorresistivo PIEZO HR

para agua2 hilos4-20 mA

Presentación
La sonda piezométrica PIEZO HR (Alta Resistencia) es una sonda de nivel hidrostático diseñada para la monitorización continua de niveles de agua en entornos agresivos (agua de mar, aplicaciones químicas). También se emplea para la automatización de bombas mediante un relé de control. La sonda convierte la presión hidrostática en una señal eléctrica acondicionada en bucle de 4-20 mA.

Principio de funcionamiento
La sonda integra una célula piezorresistiva que mide la presión ejercida por la columna de agua sobre la sonda. Esta presión, proporcional a la altura de la columna de agua, se convierte en una señal eléctrica (bucle 4-20 mA) que permite obtener el nivel piezométrico de forma continua.

Instalación y conexionado
La sonda puede suspenderse mediante la cubierta del cable o montarse con un cable de soporte inoxidable provisto de un ojo de izado. Se recomienda utilizar el accesorio de fijación FIX-CAB para sujetar correctamente el cable a la profundidad deseada. Evitar el uso de bridas o elementos de apriete que puedan dañar el cable y provocar infiltraciones por capilaridad. Las conexiones eléctricas deben realizarse en una caja de conexiones no hermética (presión interna igual a la atmosférica) y la caja nunca debe colocarse dentro del depósito. El cable y su capilar pueden alargarse con un cable de señal estándar.

Accesorios recomendados

• FIX-CAB (sujeción / accesorio de fijación del cable)
• Caja de conexión (prolongación del cable de alimentación)
• Pararrayos / descargador de sobretensiones (protección frente a sobretensiones)

Documentación
Ficha técnica disponible (p. ej.: ficha técnica - Sonda hidroestática PIEZO ST indicada en la página; tamaño ejemplo: pdf : 268.04 KB).

Características / especificaciones técnicas

• Altura de columna de agua: escala completa configurable de 2 mH2O a 20 m (escala completa ajustada en fábrica al valor solicitado; 20 mA = escala completa, 4 mA = 0 m).
• Señal de salida: bucle de corriente 4-20 mA (4 mA = 0 m, 20 mA = escala completa).
• Características eléctricas: alimentación CC 6 a 38 V.
• Carcasa: Hastelloy C276.
• Célula de medida: Hastelloy C276.
• Histéresis: 0,05 %.
• Temperatura de funcionamiento: 0 °C a 40 °C.
• Consumo: corriente de bucle (4-20 mA).
• Cable: 2 conductores 0,22 mm²; equipado de serie con 10 metros de cable PU.
• Peso de la sonda: 370 g.
• Dimensiones: longitud 130 mm – diámetro 25 mm.
