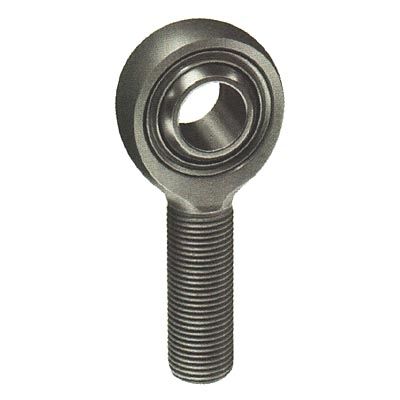

Cabeza de rótula macho ASM, ASB series

de alta resistencia

- Cuerpo - acero de aleación 4340 (AMS-S-5000), sometido a un tratamiento térmico, tratado con cadmio. - Raza - acero inoxidable 17-4 del pH (AMS 5643), sometido a un tratamiento térmico. - Bola - acero inoxidable 440C (AMS 5630), cromo sometido a un tratamiento térmico, duro plateado (AMS-QQ-C-320 clase 2). - El metal a los cojinetes del extremo de Rod del metal enumeró en las tablas abajo tiene las mismas dimensiones del sobre, materiales (menos trazadores de líneas de Ptfe), tolerancias básicas, y capacidades de la carga pues los que se aprueban a SAE-AS81935/1. - Las chaveteras están disponibles. Las unidades se proveen sin las chaveteras. Cuando se requiere una chavetera, especifique agregando el sufijo ?K?. Ex.: ASMK-3. - Como aplicable, las chaveteras se conformarán con SAE-AS81935/3 o NAS 559. - Todos los hilos de rosca se ruedan después del tratamiento térmico, y se conforman con UNJF-3A por AMS-S-8879. - Consulte la fábrica para las substituciones materiales o las posibilidades dimensionales de la modificación. - La separación radial es .002 máximo (para .0005 máximo, ejemplo del sufijo-r del uso: ASMK-6R). - Agregue las letras ?F? o ?Z? al tamaño de la parte para señalar a ras o al tipo guarniciones del zerk respectivamente (ejemplo ASM-6F o ASM-6Z). - Para la lubricación de la seco-película en el diámetro interior de razas, sufijo D (ejemplo ASMK-6D) del uso. Para la película seca en alesaje de la bola y/o diámetro exterior, fábrica del contacto.
