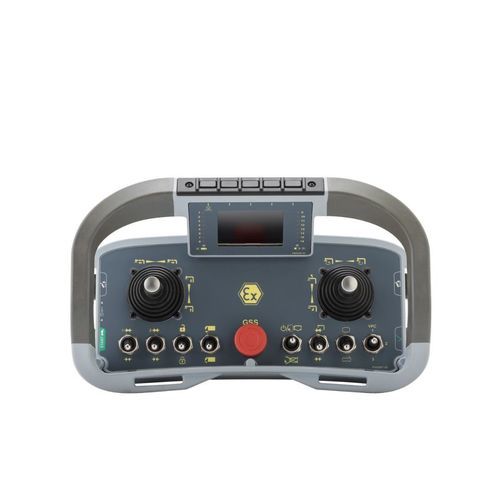

Radiomando AJQ Ex

con botonesde joystickpara prensa

Descripción del producto
AJQ Ex es una unidad transmisora de tamaño medio, certificada ATEX, diseñada para el control seguro de máquinas en atmósferas potencialmente explosivas. Está dirigida a aplicaciones industriales y mineras complejas que requieren seguridad funcional y funcionamiento continuo en condiciones ambientales exigentes. AJQ Ex es apta para zonas de gas y polvo (Zona 1/21 y Zona 2/22) y para categoría minera M1.

Opciones

• Sistema de visión – Pantalla TFT LCD 2,8" (320x240 píxeles, 65536 colores). Pantalla con 16 LEDs y cinco botones; codificador opcional disponible. Apta para uso interior y exterior.
• Sistema de visión – Pantalla TFT LCD 4,3" (480x272 píxeles, 65536 colores). Alta luminosidad para condiciones soleadas, programable vía AUTEC STUDIO. Dispone de 8 botones; codificador opcional disponible.
• Sistema de protección – Protección para ambiente marino: componentes resistentes a la corrosión y tratamiento anti-sal para proteger contra la sal y la humedad.

Aplicaciones principales

• Grúas aéreas
• Máquinas de corte y prensa
• Vagones móviles para embarcaciones
• Grúas pórtico

Marcado ATEX (resumen)
Zona 1/21, minería M1: II 2GD; Ex ia IIC T4 Gb; Ex ia IIIC T135°C Db; I M1; Ex ia I Ma; -20°C ≤ Tamb ≤ +60°C
Zona 2/22: II 3GD; Ex ic IIC T4 Gc; Ex ic IIIC T135°C Dc; -20°C ≤ Tamb ≤ +60°C

Ficha técnica (elementos clave)
Alimentación: 3,7 VDC
Frecuencia radio: 870/915 MHz FHSS
Nivel de rendimiento de parada (GSS / EMS): hasta PL d, SIL 2 (EN ISO 13849-1)
Nivel de rendimiento de parada automática (ATS): hasta PL d, SIL 2 (EN ISO 13849-1)
Alcance típico: 100 m (330 ft)
Número máximo de funciones: hasta 3 joysticks multieje, 8 actuadores y 4 botones laterales; hasta 6 joysticks mono-eje, 10 actuadores y 4 botones laterales
Tiempo medio de uso con batería cargada (uso continuo a 20°C / 68°F): sin pantalla: 20 horas; con pantalla: 8 horas
Grado de protección: IP65 (NEMA 4)
Temperatura de funcionamiento: -20 °C ÷ +60 °C / -4 °F ÷ +140 °F
Temperatura de almacenamiento: -40 °C ÷ +70 °C / -40 °F ÷ +158 °F
Dimensiones: 310 × 159 × 173 mm (12.2 × 6.3 × 6.8 in)
Peso: ~2,8 kg (~6,2 lb)
Accesorios incluidos: correa al hombro o cintura, cargador de batería, 2 baterías Li‑Ion extraíbles

Características / especificaciones técnicas

• Serie: Air Ex (unidad transmisora tamaño medio)
• Modelo: AJQ Ex
• Alimentación: 3,7 VDC
• Radio: 870/915 MHz FHSS
• Rendimiento de seguridad: hasta PL d, SIL 2 (EN ISO 13849-1) para parada y ATS
• Alcance típico: 100 m (330 ft)
• Funciones máximas: configuraciones de joystick multieje y monoeje (ver ficha técnica)
• Autonomía batería (20°C): 20 h (sin pantalla) / 8 h (con pantalla)
• Grado de entrada: IP65 (NEMA 4)
• Temperatura funcionamiento / almacenamiento: -20 °C ÷ +60 °C / -40 °C ÷ +70 °C
• Dimensiones: 310×159×173 mm
• Peso: ~2,8 kg
• Accesorios incluidos: correa hombro/cintura, cargador, 2 baterías Li‑Ion extraíbles
• Marcados ATEX: Zona 1/21 (II 2GD Ex ia IIC T4 Gb / Ex ia IIIC T135°C Db; I M1 Ex ia I Ma) y Zona 2/22 (II 3GD Ex ic IIC T4 Gc / Ex ic IIIC T135°C Dc)
