Sistema de embalaje de perfil CL20

Descripción general
El sistema de envasado de bloques de queso CRYOVAC® es una solución de automatización modular e en línea para la manipulación y envasado de bloques de queso de 18 kg (≈40 lb) en bolsas con fuelle. Suministrado como un conjunto de tres equipos, el sistema recibe los bloques, prepara las bolsas, inserta el producto en las bolsas y orienta los bloques envasados para el procesamiento posterior, mejorando la consistencia y reduciendo la manipulación manual.

Componentes del conjunto

• CL20 Cargador de bloques de queso — recibe bloques de 18 kg desde las torres de formado y los inserta en bolsas con fuelle mediante un casete de acero inoxidable
• RG20 Equipo de re-fuelleado de bolsas — pliega y prepara las bolsas para el sellado al vacío
• UBT20 Girador universal de bloques — rota los bloques envasados 90° o 180° con un diseño compacto

Características y beneficios

• Automatiza la manipulación de bloques pesados para reducir tareas manuales repetitivas y riesgos laborales
• Mejora la colocación de las bolsas y la consistencia del sellado para optimizar el rendimiento
• Cambios de producto y de bolsa rápidos y sin herramientas para mayor tiempo operativo
• Interfaces de operación intuitivas para control y diagnóstico sencillos
• Opciones modulares (pick-and-place, canal de alineación, abridor de bolsas, sistemas de agarre, placas difusoras) para adaptar la línea a las necesidades de producción

Resumen - Manipulación y envasado de bloques de queso
Una línea de envasado compacta y centrada en la seguridad para bloques de 18 kg, diseñada para la colocación repetible en bolsas con fuelle e integración eficiente con selladoras al vacío y transportadores en aval.

Especificaciones generales
Diseñado para uso en contacto con alimentos y cumple con los requisitos de la FDA para el envasado alimentario. Construcción con superficies en acero inoxidable para operaciones sanitarias e interfaces eléctricas/neumáticas modulares.

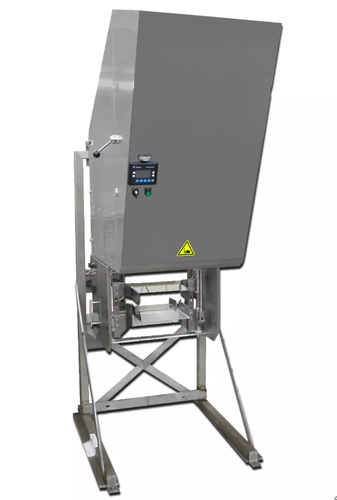

CRYOVAC® Brand CL20 Cargador automático de bloques
Tamaño del paquete: Anchos: 11” (277 mm) • Largo: 24” (620 mm) • Fuelle lateral: 7 3/8” (187 mm)
Peso máximo del producto: 40 lbs (≈18 kg)
Velocidad: hasta 2 ciclos por minuto
Voltaje eléctrico: 24 VDC, 2 AMP
Requisitos de aire: 90 PSIG, línea 10 mm

CRYOVAC® Brand RG20 Máquina de re-fuelleado
Tamaño del paquete: Anchos: 11” (277 mm) • Largo: 24” (620 mm) • Fuelle lateral: 7 3/8” (187 mm)
Peso máximo del producto: 40 lbs (≈18 kg)
Velocidad: hasta 6.5 ciclos/min (~400 bloques/hora)
Voltaje eléctrico: 3 fases, 240 VAC / 480 VAC, 60 Hz
Requisitos de aire: 90 PSIG, línea 10 mm

CRYOVAC® Brand UBT20 Girador universal de bloques
Tamaño del paquete: Anchos: 11” (277 mm) • Largo: 24” (620 mm) • Fuelle lateral: 7 3/8” (187 mm)
Peso máximo del producto: 40 lbs (≈18 kg)
Rotación: 90° o 180° para orientación compacta del producto

Especificaciones técnicas

• Diseñado para la manipulación y envasado de bloques de 40 lb (≈18 kg)
• Sistema modular de tres componentes: CL20, RG20, UBT20
• Soporta bolsas con fuelle cargadas mediante casete de acero inoxidable
• Múltiples módulos enchufables disponibles para flujos de automatización personalizados
• Requisitos eléctricos y neumáticos varían según el módulo (ver especificaciones por modelo)
• Velocidades de operación: CL20 hasta 2 ciclos/min; RG20 hasta 6.5 ciclos/min (~400 bloques/hora)
