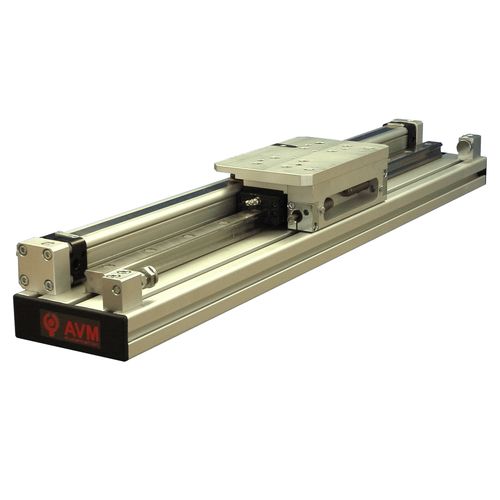

Módulo lineal para pórtico cartesiano Type 35

neumático

Accionamiento por cilindro neumático (ISO o sin vástago) Guiado por guías de rodadura Topes mecánicos ajustables Amortiguadores hidráulicos Sensores inductivos Limitación de caudal Opciones : Posición(es) intermedia(s) en 357 con recorrido pasante Más que un cilindro guiado sin vástago Con su viga de aluminio autoportante y estando equipados con topes mecánicos de fin de carrera, amortiguadores hidráulicos, detectores inductivos y limitadores de caudal, estos pórticos son más que un cilindro sin vástago guiado, son verdaderos ejes de manipulación listos para instalar y cablear. Están destinados a la transferencia de cargas de 3 a 50 kg sobre carreras de hasta 1500 mm. Manipuladores cartesianos neumáticos El carro móvil, accionado por un cilindro sin vástago (o un cilindro de vástago en carrera corta para ser más económico) permite llevar un eje perpendicular para crear manipuladores cartesianos de 2 o 3 ejes, con manipuladores de tipo 37. Ajuste optimizado del final de carrera El ajuste fino de la carrera se realiza mediante topes mecánicos sin ninguna intervención en los amortiguadores hidráulicos y los detectores inductivos: esto ahorra tiempo, garantiza la fiabilidad del ajuste y asegura una vida útil óptima de estos componentes. Pórtico neumático de posiciones intermedias con recorrido pasante El modelo 357 dispone de un módulo de posiciones intermedias que puede colocarse en cualquier punto de la carrera. Puede replegarse en la dirección del movimiento, lo que evita un retroceso para continuar el movimiento en la misma dirección. Garantiza la misma precisión de posicionamiento que los topes finales. Es posible utilizar varios en el mismo pórtico para crear un eje neumático multiposición.
