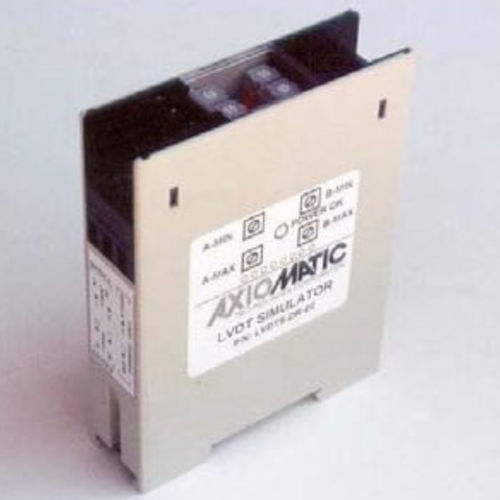

El Simulador LVDT/RVDT se utiliza para probar sensores LVDT (Transformador Diferencial Variable Lineal) o RVDT (Transformador Diferencial Variable Rotativo). Utilizando una entrada de señal de comando de 0- 10VDC y una excitación (entrada de accionamiento), la unidad proporciona dos salidas de simulación de 1-5VAC. Se puede utilizar un oscilador interno de 3kHz como fuente de excitación alternativa. Ambas salidas están totalmente aisladas.
La unidad acepta entradas de alimentación de 4 a 32VDC. Cuando la tensión de entrada aumenta de 0-10VDC, la tensión de salida A aumenta de 1 a 5VAC y la tensión de salida B disminuye de 5 a 1VAC. Los ajustes de fábrica para el offset (mínimo) y el span (máximo) son ajustables por el usuario. La diferencia de fase entre entradas y salidas es de 60 grados.
Un LED indica si la alimentación está conectada. La unidad tiene un revestimiento de conformación y está disponible en una caja para montaje en carril DIN.
Especificaciones
Entradas
entrada de señal de mando de 0-10 VCC
entrada de accionamiento 2-10 VCA (nominal 5 VCA)
Salida(s)
2 salidas de simulación
1-5VAC y 5-1VAC
diferencia de fase de 60° entre las señales de entrada y salida
1 salida de oscilador
3kHz, 3VAC
Tiempo de establecimiento
30 ms
Tensión de funcionamiento
4-32 VCC
Caja
16 Amp máx. Corriente nominal
Policarbonato
75 x 98,5 x 22,5 mm (Ancho x Alto x Fondo)
2.95 x 3,87 x 0,88 pulgadas
Conexiones
Los terminales de tornillo aceptan cable 14-24 AWG
PCB con revestimiento de conformidad
Temperatura de funcionamiento
-40 a 85 ºC
-40 a 185 ºF
---
