Cabezal de soldadura orbital X-500 series

refrigerado por aguarefrigerado por airepara ensamblado metálico de precisión

Descripción

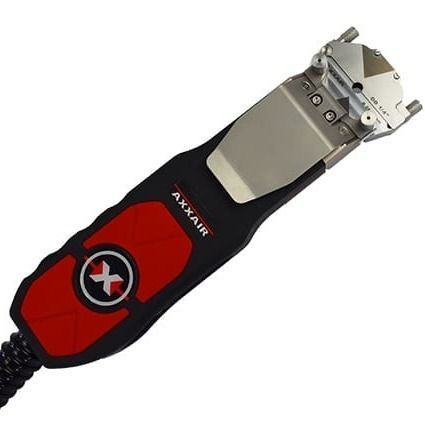

El AXXAIR X-500 es el cabezal de soldadura orbital cerrado más delgado de la gama AXXAIR, diseñado para el soldado orbital de precisión de microaccesorios y tubos de pequeño diámetro en espacios reducidos. Indicado para entornos críticos — fabricación de semiconductores, montaje aeroespacial y producción farmacéutica — ofrece funcionamiento sin grasa y difusión de gas inerte optimizada para obtener soldaduras limpias y repetibles.

Datos clave
RANGO Ø TUBO: 0,118 – 0,5" / 3 – 12,7 mm
SISTEMA DE REFRIGERACIÓN: Refrigeración por aire o por agua

Ventajas del producto

• Perfil ultrafino: espacio mínimo ½" (12,7 mm) para acceso en espacios estrechos.
• Compatibilidad Microfit: diseñado para uniones Microfit‑Microfit.
• Casetes de sujeción por diámetro: ajuste seguro para 3–12,7 mm.
• Funcionamiento sin grasa: apto para salas blancas y entornos de alta pureza.
• Difusión de gas inerte optimizada: minimiza la decoloración de la soldadura.
• Opciones de refrigeración: versiones por aire o por líquido disponibles.
• Productividad: hasta 20 soldaduras/hora (aire) y 30 soldaduras/hora (líquido) en tubo inox Ø12,7 mm, espesor 1,24 mm.
• Mantenimiento sencillo: herramienta integrada para desmontaje/limpieza del rotor y manipulación de electrodos.
• Compatibilidad de control: compatible con fuentes AXXAIR o integrable con sistemas de terceros; variantes compatibles AMI disponibles.

Referencias y descripciones
N.º de pieza | Descripción
X-500A | Cabezal de soldadura cerrado Microfit con cable de 8 m (26 ft) — Refrigeración por aire
X-500E | Cabezal de soldadura cerrado Microfit con cable de 8 m (26 ft) — Refrigeración por agua
X-500MIA | Cabezal de soldadura cerrado Microfit con cable de 8 m (26 ft) — Refrigeración por aire — Compatible con fuente AMI
X-500MIE | Cabezal de soldadura cerrado Microfit con cable de 8 m (26 ft) — Refrigeración por agua — Compatible con fuente AMI

N.º de pieza | Diámetro del tubo
X-500A / X-500E / X-500MIA / X-500MIE | 0,118 – 0,5" / 3 – 12,7 mm

N.º de pieza | Diámetro del electrodo
X-500A / X-500E / X-500MIA / X-500MIE | 0,040" / 1,0 mm

N.º de pieza | Peso con cable
X-500A / X-500E / X-500MIA / X-500MIE | 12,3 lbs / 5,6 kg

N.º de pieza | Máximo soldaduras/hora (en tubo inox Ø12,7 mm, espesor 1,24 mm)
X-500A / X-500MIA | 20
X-500E / X-500MIE | 30

N.º de pieza | Corriente máxima de soldadura
X-500A / X-500E / X-500MIA / X-500MIE | 80 A

N.º de pieza | Temperatura de funcionamiento
X-500A / X-500E / X-500MIA / X-500MIE | +0°C / +40°C (32°F / 104°F)

Accesorios y características
Sistema de montaje de montaje rápido para instalación de casetes; casetes de sujeción por diámetro; gancho integrado para colgado; herramienta integrada única para limpieza del rotor y manipulación de electrodos; diseño estrecho que permite soldar longitudes rectas mínimas de tubo de 6,35 mm (0,25").

Especificaciones técnicas

• Modelo: X-500 (cabezal de soldadura cerrado Microfit)
• Rango Ø tubo: 0,118 – 0,5" / 3 – 12,7 mm
• Refrigeración: aire o agua (según variante)
• Diámetro del electrodo: 0,040" / 1,0 mm
• Peso con cable (8 m): 12,3 lbs / 5,6 kg
• Máx. soldaduras/hora: 20 (aire) / 30 (líquido) — medido en tubo inox Ø12,7 mm, espesor 1,24 mm
• Corriente máxima de soldadura: 80 A
• Temperatura de funcionamiento: 0°C a +40°C (32°F a 104°F)
• Espacio libre mínimo: ½" (12,7 mm)
• Opciones de alimentación compatibles: fuentes AXXAIR o variantes AMI disponibles
