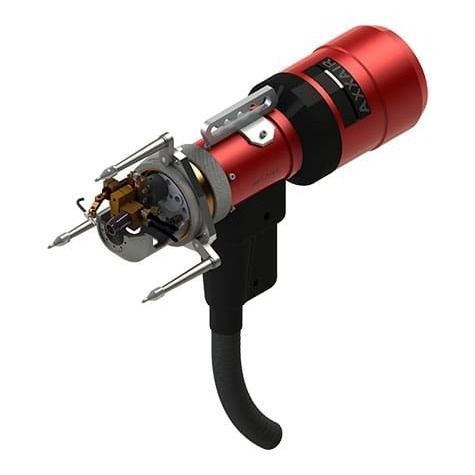

Cabezal de soldadura orbital SATP-80X

refrigerado por aguade tubos en placaGTAW

Descripción
El SATP-80X es un cabezal de soldadura orbital tubo-placa totalmente refrigerado por agua, diseñado para el montaje económico y fiable de tubos en placas de intercambiadores de calor y equipos de proceso. Es compatible con tubos de acero inoxidable, titanio y acero al carbono y se aplica en sectores como aeronáutica, agroalimentario y energía.

Rango y datos técnicos
RANGO DIÁMETRO EXT. TUBO: 0,47 – 3,23" / 12 – 82 mm
SISTEMA DE REFRIGERACIÓN: Refrigeración por agua
FUNCIÓN: Soldadura TIG orbital
CORRIENTE MÁXIMA DE SOLDADURA: 200 A
PESO (sin carrete): 7,5 kg

Ventajas del producto

• Diseñado para soldadura TIG orbital de uniones tubo-placa en intercambiadores de calor y equipos de proceso
• Cubierta de diámetros exteriores de tubo de 12 a 82 mm (0,47 – 3,23") y diámetros interiores de 10 a 78 mm (0,39 – 3,07")
• Cabezal totalmente refrigerado por agua que admite hasta 200 A para soldadura estable y continua
• Dispensador de alambre giratorio integrado que garantiza suministro constante de hilo de aporte
• Sistema de alimentación de alambre compatible con hilo de 0,8 mm a velocidades de hasta 200 cm/min
• Cabezal basculante refrigerado por agua y hilo basculante para mejorar el acceso y posicionamiento en conjuntos complejos
• Mandril de precisión con centrado por bolas con muelle para alineación exacta y apriete concéntrico interior
• Topes de posicionamiento ajustables para mayor estabilidad y repetibilidad
• Diseño ligero (7,5 kg) que facilita la manipulación y control del operador
• Compatible con fuente de alimentación SAXX para control avanzado del proceso

Tabla de especificaciones
Ref.: SATP-80X
Descripción: Cabezal de soldadura tubo-placa suministrado con dispensador de alambre
Diámetro exterior del tubo: 0,47 – 3,23" / 12 – 82 mm
Diámetro interior del tubo: 0,39 – 3,07" / 10 – 78 mm
Diámetro del electrodo: 2,4 mm / 3/32"
Peso (sin carrete): 7,5 kg / 16,5 lbs
Alimentación de alambre: Diámetro: 0,8 mm (0,03"), Velocidad máx.: 200 cm/min (78,7"/min), Bobina: D100 (1 kg)
Corriente máxima de soldadura: 200 A
Temperatura de funcionamiento: 0°C a +40°C (32°F a 104°F)

Características / especificaciones técnicas

• Referencia: SATP-80X
• Tipo: Cabezal de soldadura tubo-placa (TIG orbital)
• Diámetro exterior del tubo: 12 – 82 mm (0,47 – 3,23")
• Diámetro interior del tubo: 10 – 78 mm (0,39 – 3,07")
• Diámetro del electrodo: 2,4 mm (3/32")
• Peso (sin carrete): 7,5 kg (16,5 lbs)
• Alimentación de alambre: 0,8 mm, velocidad máx. 200 cm/min, bobina D100 (1 kg)
• Corriente máxima: 200 A
• Refrigeración: Por agua (cabezal totalmente refrigerado)
• Temperatura de funcionamiento: 0°C a +40°C
• Accesorios: Dispensador giratorio de alambre integrado; mandril con centrado por bolas; topes de posicionamiento ajustables
