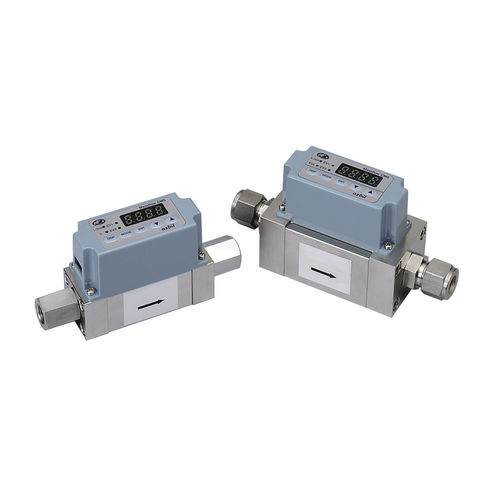

Caudalímetro másico térmico CMS

para gasen líneaRS485

Medidores de flujo de gas de alto rendimiento y capacidad de alto rango. Descripción La serie CMS de medidores de flujo másico de gas emplea nuestro sensor de flujo térmico como elemento sensor. Mediante la integración de este sensor de flujo másico ultraminiatura, que se fabrica con tecnología de micromecanizado y un avanzado diseño de canal ultrafino, se ha logrado un nivel sin precedentes de alta precisión y un amplio rango de medición a bajo costo. Con su facilidad de uso y su alta fiabilidad, estos flujómetros marcarán la pauta para el futuro. Fabricado con tecnologías de micro-mecanizado de silicio y de película delgada, este sensor de flujo de tipo térmico tiene apenas 1,7 mm² y 0,5 mm de espesor. El uso de la tecnología de mecanizado de ultraprecisión minimiza las variaciones en la disposición de los elementos y la capacidad térmica. Se logra una alta resolución de 1 mm/s en la velocidad de flujo y una respuesta de alta velocidad de aproximadamente 2 ms a nivel del chip del sensor. Cuando no hay flujo de gas, la distribución de la temperatura alrededor del calentador es simétrica. Cuando el gas comienza a fluir de Ru a Rd, la temperatura en Ru aguas arriba comienza a disminuir, mientras que la temperatura en Rd aguas abajo aumenta, causando así una distorsión en la simetría de la distribución de la temperatura. Esta diferencia de temperatura entre Ru y Rd se utiliza para calcular la velocidad de la masa (velocidad x densidad).
