Cámara climática IPX series

de iluminaciónde estanqueidad mediante la proyección de aguade lluvia

Resumen
Cámara de ensayo estanca en acero inoxidable diseñada para realizar ensayos de entrada de agua conforme al rango IPX1–IPX6. El sistema incluye control de caudal ajustable, recirculación de agua en circuito cerrado y plato giratorio integrado para el montaje de las muestras.

Descripción general

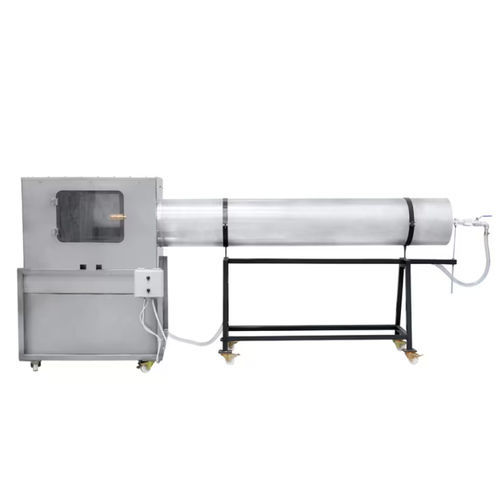

El equipo consta de dos conjuntos principales: la cámara de ensayo con depósito estanco y el conjunto del tubo separador. El diámetro del plato se define según especificación del cliente (Ø350–Ø500 mm). La cámara dispone de iluminación interior y cubierta de metacrilato para observación. El tubo separador es nominal Ø400 mm y 2,5 m de longitud; la altura se ajusta con una manivela. Los accesorios de ensayo se pueden cambiar manualmente según la prueba IPX requerida. El conjunto se desplaza y bloquea con poco esfuerzo.

Especificaciones técnicas (detalladas)

• Dimensiones cámara: 1000 × 1000 × 1500 mm (An × L × Al)
• Dimensiones conjunto tubo separador: 580 × 2500 × 1340 mm (An × L × Al)
• Tubo separador nominal: Ø400 mm, longitud 2.5 m
• Diámetro del plato: Ø350–Ø500 mm (según cliente)
• Reductor/motor: 400 V / 0.18 kW / 24 rpm
• Bomba: 220 V / 1.1 kW / 0–120 L/min
• Conexión eléctrica: 380 V / 1.3 kW (220 V opcional)
• Control de caudal: caudalímetro y válvula manual; recirculación en circuito cerrado
• Observación: iluminación interior y cubierta de metacrilato

Condiciones de ensayo IPX1

• Agua: agua dulce o agua pura
• Duración: 10 minutos
• Caudal: 0.25 L/min (monitorizado con caudalímetro y ajustado por válvula)
• Velocidad de rotación: 1 rpm
• Presión y temperatura: presión atmosférica / temperatura ambiente
• Distancia: mínimo 200 mm entre la bandeja de goteo y la muestra

Condiciones de ensayo IPX2

• Agua: agua dulce o agua pura
• Duración: 10 minutos (4 × 2.5 min)
• Caudal: 0.75 L/min (monitorizado y ajustado)
• Inclinación/rotación: inclinación fija de 15°, sin rotación
• Presión y temperatura: presión atmosférica / temperatura ambiente
• Distancia: mínimo 200 mm entre la bandeja de goteo y la muestra

Condiciones de ensayo IPX3

• Agua: agua dulce o agua pura
• Duración: 5 minutos
• Caudal: 10 L/min ±5% (caudal instantáneo monitorizado y ajustado)
• Velocidad de rotación: 10 rpm (opcional)
• Ángulo de rotación del tubo: ±60° (120° total)
• Presión y temperatura: presión atmosférica / temperatura ambiente
• Distancia: aprox. 300 mm entre el tubo oscilante y la muestra

Condiciones de ensayo IPX4

• Agua: agua dulce o agua pura
• Duración: 10 minutos
• Caudal: 10 L/min ±5% (caudal instantáneo monitorizado y ajustado)
• Velocidad de rotación: 10 rpm (opcional)
• Ángulo de rotación del tubo: ±120° (240° total)
• Presión y temperatura: presión atmosférica / temperatura ambiente
• Distancia: aprox. 300 mm entre el tubo oscilante y la muestra

Condiciones de ensayo IPX5

• Agua: agua dulce o agua pura
• Duración: 3 minutos
• Caudal: 12.5 L/min ±5% (caudal instantáneo monitorizado y ajustado)
• Velocidad de rotación: 20 rpm
• Presión y temperatura: presión atmosférica / temperatura ambiente
• Distancia: boquilla a la muestra entre 2.5 m y 3 m

Condiciones de ensayo IPX6

• Agua: agua dulce o agua pura
• Duración: 3 minutos
• Caudal: 100 L/min ±5% (caudal instantáneo monitorizado y ajustado)
• Velocidad de rotación: 20 rpm
• Presión y temperatura: presión atmosférica / temperatura ambiente
• Distancia: boquilla a la muestra entre 2.5 m y 3 m

Criterios de evaluación

• Tras el secado, inspeccionar el interior para detectar presencia de agua o humedad
• No debe haber agua dentro del dispositivo ensayado
• Los componentes electrónicos deben permanecer totalmente funcionales
• No debe observarse deformación física atribuible a la presión

Características clave / Aspectos técnicos

• Rango de ensayo: IPX1 a IPX6
• Depósito estanco en acero inoxidable con plato giratorio integrado
• Plato ajustable Ø350–Ø500 mm
• Tubo separador Ø400 mm, longitud nominal 2.5 m
• Recirculación en circuito cerrado, caudalímetro y válvula manual para control preciso
• Iluminación interior y tapa de metacrilato para inspección visual
