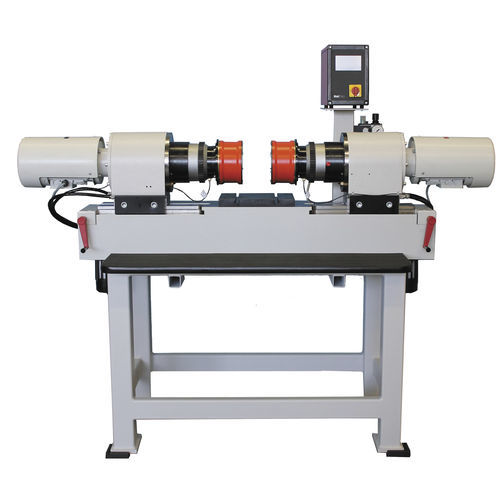

Máquina remachadora neumática RND series

automática

Modelo RND081-RC3 Proceso Radial Generación de fuerza Neumático Fuerza de remachado 0.80 kN - 2.40 kN Ø de la pieza/mango 4.00 mm Control de proceso No Carrera 2.00 mm - 25.00 mm Anchura 1202.00 mm Profundidat 722.00 mm Altura 1441.00 mm Versión estándar ▪ Estación de trabajo completa ▪ Dos unidades de remachado idénticas RNE 081 (las dos unidades de remachado funcionan simultáneamente) ▪ Bastidor en el que se montan las unidades de remachado. Distancia entre los cabezales de remachado ajustable ▪ Con unidades de remachado 081 - 231, bastidor listo para ser colocado en una mesa de trabajo ▪ Fuerza nominal 2,4 kN @ 6 bar (presión de trabajo máxima) ▪ Eje de remachado de hasta Ø 3 mm (acero 370 N/mm2) ▪ Carrera del husillo 5 - 25 mm con escala micrométrica de 0,01 mm y límite de carrera mecánico ▪ Peso de la máquina: aprox. 90 kg (El peso adicional de la mesa de la máquina es de 100 kg) ▪ Accionamiento electroneumático - alimentación @x@V, @Hz ▪ Husillo con lubricación permanente ▪ Vaso de presión y portaherramientas Rp=@mm para la longitud de la herramienta de conformación Ls=@mm ▪ Color: gris claro RAL 7035 Incluye ▪ RC3-010, RC-30 Control basado en el tiempo, conexiones X1, X2, X3, X20, X21, X22. Una unidad para controlar las dos unidades de remachado ▪ RC3-X4-01, Conexión X4, incl. relés bimanuales, para parada de emergencia y control bimanual ▪ NSL-2HD-010, control a dos manos mediante pulsador, sin parada de emergencia ▪ PNP-010-081, Unidad de servicio neumática, paquete de lubricación y control para RC-30. Una unidad para controlar ambas unidades de remachado ▪ NZ-201, una luz de trabajo ajustable, 24 VDC, LED
