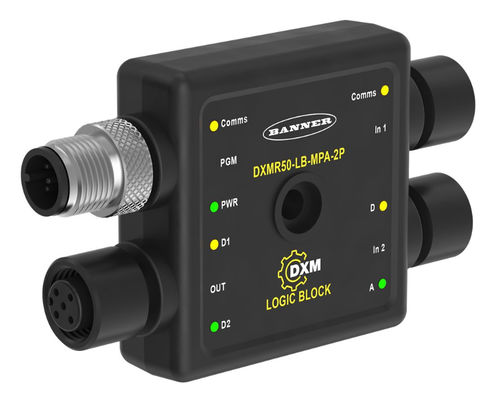

Módulo maestro analógico DXMR50

digitalModbusRS-485

Descripción general
Traslade la lógica fuera del armario y al campo con dispositivos compactos y sellados que convierten señales discretas, analógicas y Modbus en control configurable. Los DXMR50 Logic Blocks ofrecen E/S remotas con control integrado—sin necesidad de PLC, rail DIN ni cableado de panel.

Características principales

• Ejecute funciones lógicas y aritméticas (AND, OR, conteo, retardo a la conexión, escalado, cálculos, umbrales) sin PLC
• Software de configuración gratuito para una puesta en marcha sencilla—no se requiere experiencia en programación (Logic Block Configuration Software de Banner)
• Nueve variantes de modelo que combinan E/S discretas, analógicas (seleccionable 0–10 V o 4–20 mA) y Modbus para adaptarse a diferentes requisitos
• Carcasa compacta sellada IP67/IP68 para instalación en campo—no requiere armario, rail DIN ni cableado de panel
• LED integradas en ambos lados para diagnóstico rápido; montaje en cualquier orientación
• Soporta Modbus RTU (RS-485), sensores analógicos y señales discretas PNP para integración flexible

Notas de aplicación comunes

• Use los DXMR50 Logic Blocks para implementar control local (por ejemplo, alarmas por umbral, secuenciación simple, conteo y agregación) en la máquina o local del sensor
• Simplifique instalaciones de modernización o control distribuido trasladando la lógica al campo y evitando recableado del armario y expansión de E/S del PLC
• Combine dispositivos Modbus y sensores analógicos/discretos en un único módulo lógico compacto para indicación de nivel de tanque, detección de atascos, señalización de motor/variador y salidas de estado locales

Resumen de la familia de modelos
La familia DXMR50 está disponible en nueve configuraciones derivadas de tres tipos de entrada × tres tipos de salida. Los tipos de entrada incluyen combinaciones de puertos Modbus, analógico (0–10 V o 4–20 mA) y entradas discretas PNP. Las opciones de salida por modelo incluyen dos salidas discretas PNP, una salida analógica 4–20 mA + una salida PNP, o una salida analógica 0–10 V + una salida PNP.

Configuración y despliegue

• Configure la lógica usando el software de configuración gratuito de Banner (no se requiere PLC)
• Instale directamente en la máquina o cerca de los sensores—la carcasa sellada evita la necesidad de armario o cableado del panel
• Las LED integradas facilitan el diagnóstico y la puesta en marcha

Características / especificaciones técnicas

• Nombre de la serie: DXMR50 Logic Blocks
• Tipos de entrada: Modbus RTU (RS-485), analógico (seleccionable 0–10 V o 4–20 mA), discreto PNP
• Opciones de salida: dos salidas discretas PNP; o salida analógica 4–20 mA + PNP discreto; o salida analógica 0–10 V + PNP discreto
• Número de variantes de producto: 9 (3 configuraciones de entrada × 3 configuraciones de salida)
• Protección de entrada: IP67 / IP68 (carcasa sellada para campo)
• Montaje: montable en campo, instalable en cualquier sentido; no requiere rail DIN ni panel
• Diagnóstico local: LED en ambos lados que muestran el estado de E/S y alimentación
• Configuración: software PC gratuito de configuración (Logic Block Configuration Software)
• Aplicaciones típicas: control local sin PLC, indicación de nivel de tanque, detección de atascos, indicación de estado de máquina, secuenciación y conteo simples
