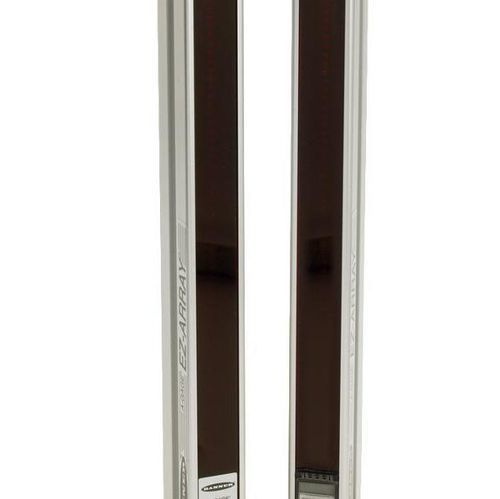

Cortina fotoeléctrica de medida EZ-Array

multihazde tipo barreracon controlador integrado

Descripción general
Las cortinas fotoeléctricas de medición EZ-Array proporcionan monitorización de procesos, perfilado y guiado de banda a alta velocidad y con precisión, con una instalación sencilla. El receptor integra las funciones del controlador, permitiendo una configuración básica sin controlador externo, software dedicado o PC. Hay modelos con IO-Link, Modbus RTU y RS-485.

Características clave

• Interfaces: IO-Link, Modbus RTU, RS-485
• Controlador integrado en el receptor para reducir la complejidad del sistema
• 14 modos de medición y 3 métodos de escaneado para configuración flexible
• Dos salidas analógicas y dos salidas discretas, además de opciones de salida serie
• Haz infrarrojo de alta densidad detecta objetos de hasta 5 mm; resolución de borde 2,5 mm
• Alto exceso de ganancia para detección fiable de materiales opacos
• Instalación y puesta en marcha sencillas; disponibles en distintas configuraciones de comunicación

Aplicaciones

• Guiado de borde y centro (web guiding)
• Control de tensión de lazo
• Medición de diámetros de orificio y perfilado
• Conteo de piezas y dimensionado/perfilado en línea
• Dimensionado de cajas y medición de dimensiones en transportadores
• Detección y perfilado de objetos transparentes o de bajo contraste (variante Clear Object)
• Medición de troncos, control de descortezado y otras tareas de inspección en manejo de materiales

Variantes y salidas

• Versiones IO-Link para integración en redes de sensores
• Versiones Modbus RTU / RS-485 para comunicaciones serie
• Salidas analógicas (2) para señales de medición
• Salidas discretas (2) para conmutación o estado
• Opciones de salida serie para comunicación directa de datos

Detección y rendimiento

• Rango de detección: hasta 4 m
• Alturas de array: 150 mm a 2400 mm
• Ancho mínimo de objeto detectable: 5 mm
• Resolución de borde: 2,5 mm
• Respuesta de alta velocidad adecuada para perfilado, guiado de banda e inspección de alto rendimiento

Otras notas del producto

• Modos de medición y métodos de escaneado múltiples para adaptarse a diversas aplicaciones
• Versiones para objetos transparentes disponibles para materiales translúcidos y detección de bajo contraste en corto alcance

Especificaciones

• Familia de producto: EZ-Array Series
• Función: cortina luminosa de medición / array de medición para perfilado y web-guiding
• Comunicaciones: IO-Link, Modbus RTU, RS-485
• Salidas: 2 salidas analógicas, 2 salidas discretas, salida serie
• Modos de medición: 14 modos seleccionables
• Métodos de escaneo: 3 métodos seleccionables
• Rango de detección: hasta 4 m
• Alturas de array: 150 mm a 2400 mm
• Ancho mínimo detectable: 5 mm (resolución de borde 2,5 mm)
• Versiones Clear-object disponibles para detección de bajo contraste/translúcida
• Controlador integrado en el receptor (configuración básica sin controlador externo)
