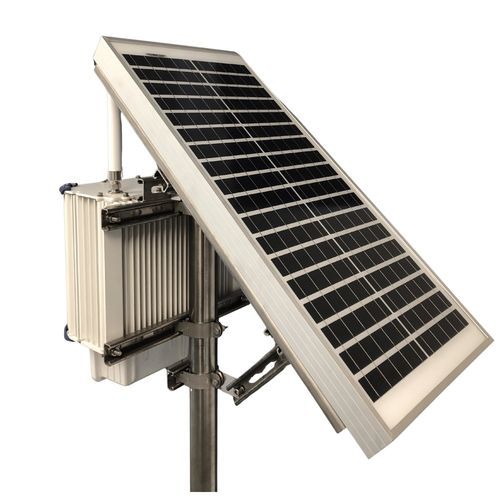

Sistema de armario de distribución Solar iWAP XN3

de mandomontado en postede aluminio

Resumen
El Solar iWAP XN3 es una caja inalámbrica alimentada por energía solar y con seguridad intrínseca, diseñada para desplegar dispositivos inalámbricos de bajo consumo en áreas peligrosas Zona 2 y División 2, incluidos emplazamientos remotos fuera de red. Alimentada por un módulo fotovoltaico certificado Ex y un sistema de baterías recargables LiFePO4 de 12,8 V integrado, la caja soporta routers LTE, gateways IoT y otros dispositivos IIoT, proporcionando operación autónoma y fiable donde no hay suministro eléctrico.

Alimentación y autonomía
El sistema integra un módulo fotovoltaico certificado Ex de 30 W (soporta hasta dos paneles de 30 W en paralelo) y una batería interna recargable 12,8 V LiFePO4 disponible en opciones de 15 Ah o 20 Ah. El sistema está diseñado para proporcionar aproximadamente 36 horas de autonomía sin sol en configuraciones típicas y la batería necesita alrededor de 7 días para una recarga completa bajo carga de funcionamiento normal y condiciones solares previstas.

RF y antena
El Solar iWAP XN3 incorpora la tecnología RF intrínsecamente segura iSOLATE, ofreciendo salidas RF galvanicamente aisladas e intrínsecamente seguras mediante conectores N estándar. Estas salidas aisladas permiten el uso de antenas estándar (aparatos simples) y permiten conectar y desconectar manualmente sin apagar la unidad.

Mecánica y medioambiental
La caja está fabricada en aleación de aluminio sin cobre de grado marino con acabado en polvo epoxi blanco para reducir la ganancia de calor solar. Dispone de un chasis de aluminio extruido con aletas integradas para la gestión térmica y está calificada para amplias temperaturas ambiente (apta para despliegues de −40 °C a +60 °C, según el dispositivo inalámbrico instalado). La caja es muy robusta con protección IP66 y NEMA 4 para operación exterior a largo plazo.

Instalación y configuración
La caja compacta integra controlador solar, batería, dispositivo inalámbrico e aislamiento RF en un chasis de bajo volumen. Están disponibles dos tamaños estándar de caja y se ofrecen kits de interconexión blindados preterminados opcionales para simplificar y acelerar la instalación en sitio. El montaje en poste se realiza mediante un soporte en acero inoxidable.

Características

• Compatible con cualquier tecnología inalámbrica, de cualquier proveedor
• Muy robusto, con clasificación IP66 y amplia gama de temperatura
• Módulo fotovoltaico certificado de 30 W con aprobaciones Zona 2 y C1D2
• Opciones de baterías recargables LiFePO₄ de 15 Ah o 20 Ah
• Soporta hasta 2 × 30 W de paneles solares en paralelo
• Disponible en dos tamaños estándar; tamaños personalizados disponibles
• Despliegue sencillo con kits de interconexión blindados preterminados opcionales

Certificaciones y aptitud
Diseñado y certificado para uso en áreas peligrosas (Zona 2 / División 2), combinando medidas de seguridad intrínseca, integración de módulo PV certificado Ex y protección ambiental adecuada para emplazamientos industriales.

Características / especificaciones técnicas

• Certificación: II 3 (3) G Ex ec nR [ic Gc] IIC T6 Gc; 3 D Ex tc [ic Dc] IIIC T85°C Dc; cMETus Class I, Div 2, Groups A – D; Class II, Div 2, Groups F – G; cMETus Class I, Zone 2 AEx ec ic nR IIC T6 Gc; Class II, Zone 22 AEx ec ic tc IIIC T85°C Dc; Ambiente de funcionamiento: -40°C ≤ Tamb ≤ 60°C
• Material: Aleación de aluminio sin cobre de grado marino, pintura de polvo epoxi
• Peso: 7,8 Kg – 12,0 Kg según modelo
• Dimensiones: 293 x 388 x 220 mm – 443 x 388 x 220 mm según modelo
• Módulo fotovoltaico: Módulo PV certificado 30 W (soporta hasta dos paneles de 30 W en paralelo)
• Batería: Batería interna recargable 12,8 V LiFePO₄; disponible en opciones de 15 Ah o 20 Ah
• Autonomía: Diseñado para proporcionar ~36 horas de capacidad de batería sin sol (carga típica)
• Diseño térmico: Caja de aluminio extruido con aletas de refrigeración integradas; acabado epoxi blanco para reducir la ganancia de calor solar
• Protección contra ingreso: IP66 / NEMA 4
