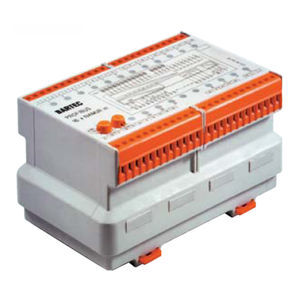

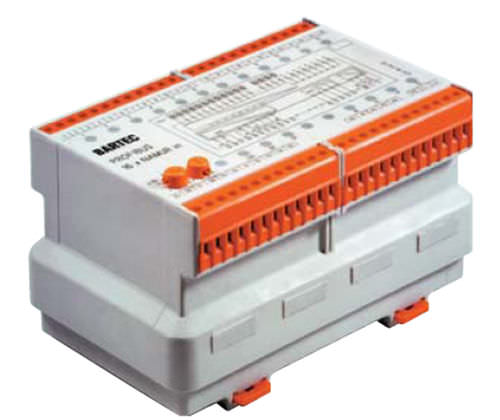

Interfaz de conexión 07-7331-2301/0000

PROFIBUS

En la versión Ex e, el módulo de salida digital MODEX puede controlar varios actuadores mediante 16 salidas digitales. Durante el funcionamiento, un canal puede cortocircuitarse en las salidas a prueba de cortocircuitos (a prueba de cortocircuitos hasta cierto punto). Por ejemplo, las electroválvulas, los contactos y también los transmisores de señales con 24 V/ máx. 500 mA pueden controlarse como actuadores. Los actuadores controlados pueden desconectarse mediante una parada de emergencia a través de una segunda conexión de alimentación del módulo en los bornes U- y U+. El módulo se conecta al sistema de control de procesos a través del PROFIBUS-DP. Para el direccionamiento del módulo se dispone de interruptores giratorios de codificación. Además de los datos de usuario, también se pueden transmitir datos de diagnóstico que indican el estado de las salidas en caso de cortocircuito o fallo de tensión. Estos datos también se muestran en el propio módulo mediante LED. Características 16 canales salidas de 24 V/500 mA Control directo de electroválvulas Aislamiento galvánico Pantalla LED CEM según DIN EN 61000-6-2: 2005, DIN EN 61000-6-3: 2007 + A1: 2011 Dirección programable en el panel frontal Marcado Ex II 2G Ex db e IIC Gb Ex I M2 Ex db e I Mb Ex db e IIC Gb Ex db e I Mb Clase I, Zona 1, IIC A/Ex d e IIC Gb Directrices/Normas Directiva 2004/108/CE Directiva 94/9/CE RoHS 2011/65/UE Temperatura ambiente -40 °C a +60 °C en T4
