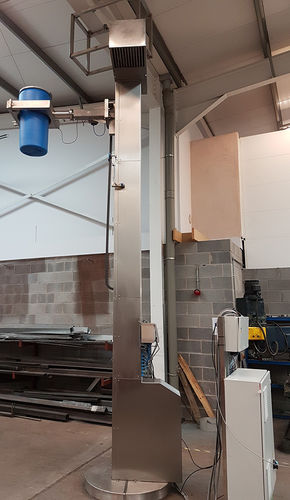

Elevador para barriles eléctrico SPL/250/4640/90º/B/G

de columnasde acero inoxidableATEX

Este elevador de bidones ATEX está diseñado para elevar un bidón de 200 kg a una altura de aproximadamente 4640 mm. El elevador de bidones ATEX se construyó con acero inoxidable de grado 304 con un acabado cepillado DP240 Grit. El elevador se atornillaría al suelo y se apuntalaría por encima del elevador de bidones ATEX a una estructura sólida, como un entresuelo. El tambor se cargó en el carro del elevador y se sujetó adecuadamente en la planta baja. Una vez fijado, el tambor se elevó y descendió mediante un husillo de bolas y un motorreductor montados en la parte superior del elevador. La caja de engranajes del motor eléctrico estaba equipada con un freno de acción rápida que se excita y acciona por separado para liberarse. El husillo de bolas era un husillo de bolas laminadas de 50 mm de diámetro y 20 mm de paso con una tuerca de elevación adecuada. Había una segunda caja de engranajes de motor que hacía girar el elevador de bidones ATEX en la posición totalmente elevada, 90 grados en el sentido de las agujas del reloj, para permitir al operario del nivel superior alinear el bidón y la interfaz con el recipiente receptor. El bidón tenía un diámetro de 457 mm, una altura de 262 mm y estaba fabricado en acero inoxidable de grado 316 con el contenido a presión atmosférica. Instalación eléctrica y control El elevador de bidones ATEX estaba equipado con un panel de control EEx d / IP55 que albergaba todas las terminaciones y componentes para el control eléctrico del elevador de bidones ATEX. Había una HMI montada en una posición conveniente en un recinto separado del panel de control principal. Se incluían los siguientes accionamientos e interruptores de final de carrera con certificación ATEX, que se montaron en el elevador y se accionaron a través de barreras intrínsecamente seguras
