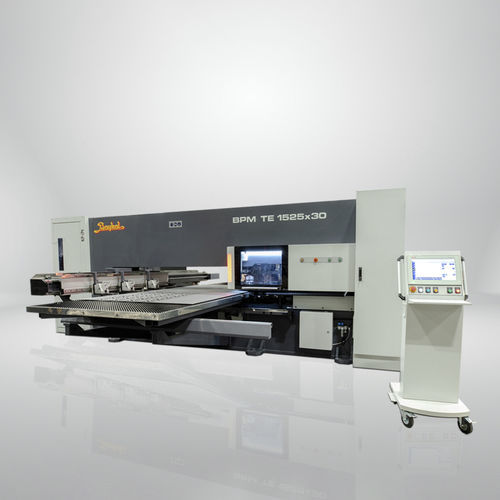

Punzonadora CNC BPM TE
eléctricapara chapa metálicaindependiente

punzonadora CNC
punzonadora CNC
Añadir a mis favoritos
Añadir al comparador


Características

Sistema de control
CNC
Accionamiento
eléctrica
Producto tratado
para chapa metálica
Otras características
independiente, de torreta
Carrera X

2.540 mm
(100 in)

Carrera Y

1.540 mm
(61 in)

Grosor de la chapa

6,4 mm
(0,3 in)

Descripción

Procesos fluidos y alta disponibilidad de la máquina - 12 estaciones - 3 estaciones D indexables - Servomotores en todos los ejes - 900 carreras / min. - Bastidor tipo O - 2540 x 1540 mm Rango de trabajo X x Y (Sin reposicionamiento) : 2540 x 1540 mm Fuerza máxima de perforación: 30 toneladas Diseño del bastidor : Bastidor en "O Número de estaciones : 12 estaciones Número de estaciones indexables : 3 estaciones Unidad de Control CNC (Pantalla Táctil) : CNC Bosch MTX / 15,6'' TFT-Windows 7 Software de anidado : Punzón afilado Lantek Servomotores/Controladores Rexroth Precisión de posicionamiento : ± 0,1 mm Repetibilidad : ± 0.04 mm Tiempo máximo de cambio de herramienta (Multiherramienta) : 1 seg. Tiempo máximo de cambio de herramienta (Torreta) : 3 seg. Ejes X, Y, Z, C1, C2, T Carrera Eje Z : 30 mm Velocidad Eje X : 100 m / min. Velocidad Eje Y : 80 m / min. Velocidad Combinada (X+Y) : 128 m / min. Velocidad C1/ C2 : 100 rpm Velocidad T : 30 rpm Velocidad Máxima de Punzonado (1 mm Nibbling) : 900 golpes / min. Velocidad máxima de perforación (25 mm) : 360 golpes / min. Peso máximo de la pieza : 170 kg Espesor máximo de la chapa: 6,4 mm Max. Diámetro de perforación para 6,4 mm de grosor: 25 mm Número de pinzas : 3

---
