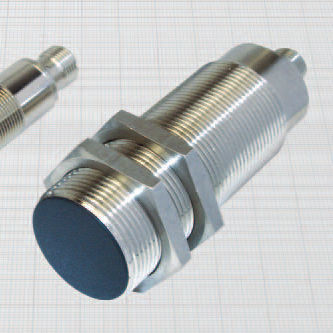

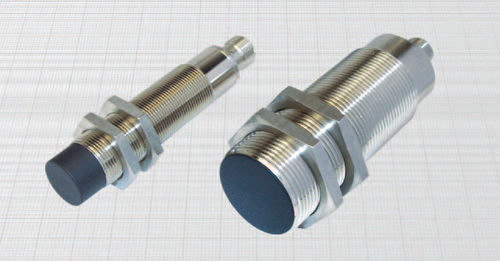

Sensor de proximidad inductivo DCL18/4309A

electromagnéticocilíndricoM30

- SALIDA ANALÓGICA LINEAL 4 ÷ 20 mA - Certificado ATEX II 1GD para zona 0;20 - Conector de salida Características generales: Estos detectores de proximidad inductivos proporcionan una corriente de salida inversa o directamente proporcional a la distancia entre la cara de detección y el objetivo metálico. La corriente de salida depende también del material del objeto. Así, los sensores de proximidad, además de determinar la distancia, los desplazamientos, las vibraciones y las distorsiones, pueden utilizarse para reconocer la composición de metales y aleaciones. Se recomienda utilizar conectores certificados ATEX tipo C8B/002...A o C10/002...A. Utilización del sensor: La corriente que circula por la carga RL, genera una variación de tensión a través de la resistencia para un valor adecuado de RL, es posible obtener variaciones de tensión de una décima a 20 V como puede verse en las tablas. Datos técnicos: - Tensión de alimentación: 15 ÷ 30 Vcc - Ondulación máxima: 20% - Rango de corriente de salida: 4 ÷ 20 mA - Rango de temperatura: - 10° ÷ + 60°C - Deriva térmica máx: < 10% - Marcado: II 1D Ex iaD 20 T80° C II 1G Ex ia IIC T6 - Certificado IMQ 08 ATEX 010 - Protegido contra cortocircuito y sobrecarga - Protegido contra cualquier conexión incorrecta - Compatibilidad electromagnética (CEM) según EN60947-5-2 - Conforme a: EN60947-5-7/EN60079-0/EN60079-11/EN60079-26 - Resistencia a golpes y vibraciones según IEN60068-2-27/EN60068-2-6 Parámetros de seguridad: - Vi máx: 30 V - Ii máx: 100 mA - Ci máx: 5 nF - Li máx: 750 μH - Pi máx: 660 mW Estos sensores deben utilizarse en combinación con aparatos asociados (véase la sección E) Utilización en zona peligrosa según los manuales de instrucciones
