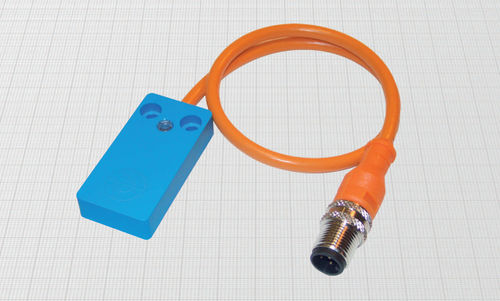

sENSORES DE INCLINACIÓN DE 2 EJES con salida analógica de tensión
- Autoaprendizaje de la posición cero
- Insensible a golpes y vibraciones
- Gran estabilidad térmica
- Bajo consumo
Características generales:
Estos sensores emiten dos señales de tensión de salida proporcionales a la inclinación de los ejes X
e Y con respecto al eje de tierra.
Una inclinación de 0° da en las salidas el 50% del valor máximo a fondo de escala con
respecto al negativo de la alimentación.
El sensor es insensible a los choques y vibraciones y la posición cero absoluta está
calibrado en fábrica a nivel del suelo.
Para una conexión fiable se recomienda utilizar conectores M12x1 con el
blindaje del cable conectado a la tuerca (véase la sección H del catálogo).
Aplicaciones:
- Control de inclinación en sistemas de elevación
- Control de la inclinación del vehículo
- Sensor de retroalimentación en sistemas de autonivelación
Datos técnicos:
- Corriente de alimentación en vacío: ≤10 mA
- Error máximo de posición cero: ± 50 mV
- Deriva térmica máxima: 4,5 m V/°C
- Corriente máxima de salida (fuente): 20 mA
- Tiempo de respuesta: 0,1 seg
- Linealidad: < 1% escala completa
- Sensibilidad transversal del eje: < ± 2%
- Choque máximo de supervivencia: 1000 g
- Indicaciones LED: Verde = tensión de alimentación
Amarillo = tensión cero
- Resistencia a golpes y vibraciones según EN60068-2-27 EN60068-2-6
- Compatibilidad electromagnética (CEM) según EN61000-6-2/-4
Materiales:
- Cable: PVC CEI 20 - 22 II; 90° C
- Carcasa: plástico
- Tuerca de bloqueo del conector: latón niquelado
---
