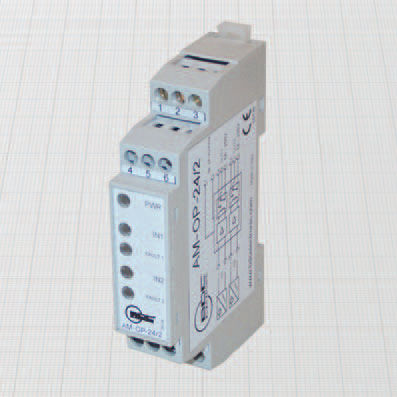

Amplificador de señal AM-OP series

de potenciade corrientede tensión

SALIDAS ESTÁTICAS OPTOACOPLADAS - 1 ó 2 canales - Características generales: Estas unidades permiten amplificar señales procedentes de sensores o contactos NAMUR. Cada salida está aislada eléctricamente entre sí, de la alimentación y de todas las entradas. En es posible configurarlas como N.A. o N.C. y utilizarlas como PNP o NPN. Ellos están protegidos contra sobretensiones en las líneas, sobrecargas y cortocircuitos. Cuando se utilizan para sensores NAMUR, la indicación de fallos es visible con un LED rojo en el panel frontal para interrupciones o cortocircuitos en las líneas de entrada. Los dip-switches de configuración son fácilmente accesibles quitando el panel frontal. Apto para montaje en carril DIN. Datos técnicos: - Tensión de alimentación: ver referencias de pedido - Frecuencia de alimentación: CC o 50 - 60 Hz - Consumo máximo: ver referencias en pedidos - Según EN60947-5-6 - Compatibilidad electromagnética (CEM) según EN61000-6-2/-4 PARÁMETROS DE ENTRADA - Punto de conmutación a ON 1,55 ÷ 1,75 mA - Histéresis del punto de conmutación: 0,2 mA - Umbrales de detección de fallos: detección de circuito abierto cuando I 7,45 mA (Ri < 100Ω) SALIDAS - Función de salida: N.A. o N.C. según ajustes DIP-SW - Polaridad: NPN/PNP - Frecuencia de conmutación máx: 900 Hz - Retardo de entrada/salida máx: 700 µs - Corriente de salida máx: 300 mA - Tensión máxima aplicable a través de la carga 65 V - Caída de tensión máx. en ON 1,7 V - Aislamiento de la fuente de alimentación y de las entradas: 2500 V
