Paquete de software de CAD BEEVisio

3D2D-3D

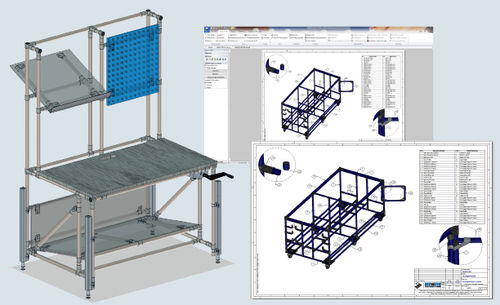

Visión general BEEVisio es un software de planificación 3D y soporte CAD de BeeWaTec que permite a las empresas diseñar, visualizar y documentar soluciones Lean modulares, como sistemas de estanterías, puestos de trabajo y carros de material, mediante una interfaz intuitiva de arrastrar y soltar. Facilita la validación interna de proyectos y la preparación de datos para compras y planificación de producción.

¿Qué es BEEVisio? BEEVisio ofrece acceso directo al sistema modular BeeWaTec como modelos 3D paramétricos, de modo que planificadores e ingenieros pueden configurar y validar instalaciones BeeWaTec de forma autónoma. El software agiliza la visualización, la documentación y la generación de listas de piezas para pedidos y fabricación.

Principales características

• Visualización 3D rápida para una planificación clara y presentaciones a stakeholders
• Acceso a casi todo el catálogo de artículos BeeWaTec como modelos 3D
• Exportación de listas de piezas en formatos habituales (Excel, PDF) para compras y producción
• Colocación de componentes mediante arrastrar y soltar con alineación guiada
• Puntos de conexión magnéticos predefinidos para un montaje rápido y preciso
• Generación de múltiples vistas, incluidas vistas 2D para planos de construcción
• Inserción de etiquetas y números de posición para facilitar el montaje in situ

Cómo funciona

• Paso 1: Catálogo de artículos CAD — explorar y seleccionar artículos BeeWaTec en 3D.
• Paso 2: Añadir los componentes necesarios a la escena mediante arrastrar y soltar.
• Paso 3: Ensamblar componentes rápidamente usando puntos magnéticos predefinidos para un alineamiento intuitivo.
• Paso 4: Exportar una lista de piezas (p. ej. Excel o PDF) para compras o planificación de producción.
• Paso 5: Crear distintas vistas 2D/3D para documentación y planos de construcción.
• Paso 6: Insertar etiquetas y números de posición para simplificar el montaje en obra.

Licencias y prueba Están disponibles modelos de licencia flexibles según las necesidades del proyecto (uso temporal, acceso multiusuario a corto plazo o licencias a largo plazo). Se ofrece una versión de prueba de 30 días para evaluar el software antes de la adquisición.

Centro de descargas de datos 3D BeeWaTec proporciona datos 3D de sus artículos en formatos CAD estándar (por ejemplo, archivos .stp) para integrar los diseños planificados en otros flujos de trabajo CAD y procesos de fabricación.

Especificaciones técnicas

• Tipo de software: software de planificación 3D y soporte CAD para el sistema modular BeeWaTec
• Formatos de modelos 3D disponibles: .stp (archivos CAD para artículos BeeWaTec)
• Exportación de listas de piezas: opciones de exportación Excel y PDF
• Método de ensamblaje: arrastrar y soltar con puntos de conexión magnéticos predefinidos
• Salida: generación de vistas 2D y planos de construcción desde la escena 3D
• Etiquetado: inserción de etiquetas y números de posición para el montaje
• Acceso: incluye acceso a los artículos modulares BeeWaTec como modelos 3D
• Prueba: versión de prueba de 30 días disponible
• Tipos de licencia: prueba, versión completa y opciones de leasing
