Sistema de perfil de acero

modularde instalación rápidaconductor eléctrico

Descripción general
El sistema modular de estanterías tubulares en acero se basa en tubos redondos de Ø28 mm y conectores metálicos. Permite el montaje rápido de puestos de trabajo, estanterías, carros de material y otros equipos para producción lean en entornos industriales y logísticos.

Aplicaciones

• Puestos de trabajo y bancos de montaje

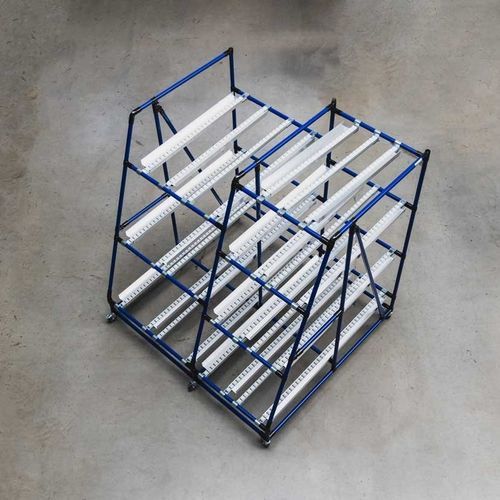

• Estanterías y racks de flujo (FIFO)
• Carros de transporte y carros porta-materiales
• Sistemas de rodillos/transportadores y soluciones lean personalizadas

Tubos (Ø28 mm)
El sistema se fundamenta en tubos redondos de acero de Ø28 mm disponibles en varias variantes y acabados. Las variantes incluyen DP, D-COAT, ECCO y SUS. Se ofrecen múltiples colores y diferentes diámetros interiores. Algunas variantes están disponibles en versión conductora para aplicaciones ESD.

Tubos D-COAT
Los tubos D-COAT tienen un recubrimiento plástico que proporciona protección contra la corrosión y permite el codificado por colores de los equipos.

Tubos ECCO
Los tubos ECCO cuentan con un recubrimiento en polvo altamente resistente a arañazos, son resistentes a UV, reutilizables y reciclables.

Tubos SUS
Los tubos SUS ofrecen una superficie lisa tipo inoxidable, buena protección contra la corrosión, alta reutilización y resistencia a marcas por apriete o contacto.

Conectores para tubos
Los conectores metálicos permiten ensamblar estructuras estables. Incorporan un perfil de agarre especial que aporta altas fuerzas de extracción y sujeción (> 80 kg). Un único conector puede soportar hasta cinco tubos. Acabados disponibles: negro pintado, galvanizado blanco (conductivo, apto para ESD) y niquelado.

Accesorios y piezas adicionales
El sistema admite numerosos accesorios para adaptar soluciones según necesidad:

• Vías de rodillos y transportadores
• Conectores de desvío y rieles en C
• Rodillos para cordones, topes y guías
• Soportes de montaje y ruedas (móviles/bloqueables)
• Paneles (sobremesas, estantes, separadores) y chapas perforadas
• Iluminación LED para puestos de trabajo
• Sistemas de elevación para regulación de altura
• Señalización en suelo, alfombrillas de puesto, cajas de almacenamiento abiertas, etiquetado

Características clave

• Modular: montaje y adaptación sencillos según flujo de trabajo
• Sencillo y estable: sistema de conectores probado con tubos de acero resistentes
• Compatible: combinable con otros sistemas de tubos BeeWaTec (aluminio redondo, perfiles cuadrados)
• Sostenible: componentes reutilizables y reciclables cuando procede
• Opciones de color y recubrimiento para identificación e imagen corporativa

Especificaciones técnicas

• Diámetro exterior del tubo: Ø28 mm
• Variante de tubos: DP, D-COAT, ECCO, SUS (diferentes diámetros interiores disponibles)
• Acabados/recubrimientos: recubrimiento plástico (D-COAT), pintura en polvo (ECCO), superficie tipo inoxidable (SUS)
• Conductividad eléctrica: variantes de tubo y conectores galvanizados blancos disponibles en versiones conductoras (para ESD)
• Rendimiento de los conectores: perfil de agarre con fuerzas de extracción/sujeción > 80 kg
• Capacidad por conector: hasta 5 tubos por conector (según tipo)
• Acabados de conectores: negro pintado, galvanizado blanco (conductivo), niquelado
• Accesorios disponibles: vías de rodillos, conectores de desvío, rieles en C, rodillos para cordones, topes, paneles, iluminación, sistemas de elevación, soportes, ruedas, etiquetado, señalización, alfombrillas, cajas de almacenamiento
• Aplicaciones típicas: puestos de trabajo, estanterías, carros de material, racks de flujo y soluciones lean
