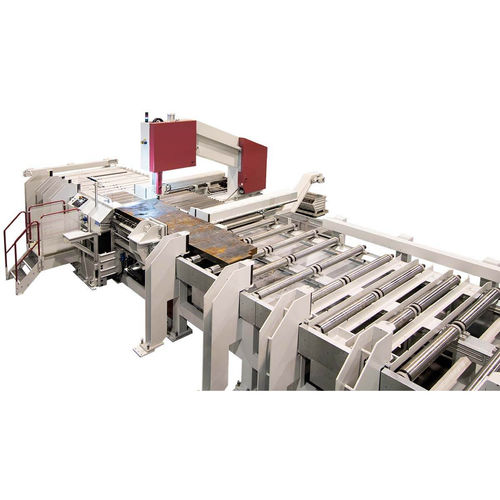

Sierra de cinta VPS60-220A

de panelesverticalde metales no ferrosos

Resumen
La sierra para placas automática VPS60-220A es la solución de BEHRINGER para el corte transversal completamente automático de grandes placas y bramales. La disposición vertical de la cinta reduce la longitud de contacto en comparación con diseños horizontales, lo que se traduce en mayor capacidad de corte y menores costes de herramienta. La serie VPS está diseñada con un bastidor robusto y componentes de alto rendimiento para aplicaciones exigentes en el comercio del acero, la industria y la producción de metales, procesando desde metales no ferrosos y aluminio hasta aceros y materiales difíciles de mecanizar como Inconel o titanio. El diseño modular permite una adaptación individual a las necesidades del cliente.

Características clave

• Disposición vertical de la cinta: longitud de contacto reducida para los bramales y placas anchas, lo que permite el uso de hojas más pequeñas y de dientes más finos, mejor rendimiento de corte y reducción del ancho de corte.
• Unidad de serrado de alto rendimiento en diseño de bastidor en C resistente a la torsión para mejor comportamiento de corte y bajas vibraciones.
• Pinza de alimentación accionada por servomotor en diseño dividido con dos accionamientos de husillo electrónicamente acoplados para posicionar placas anchas con fiabilidad y precisión.
• Precisión y rendimiento superiores gracias al bastidor resistente a la torsión y a la aplicación de la fuerza de avance por debajo del punto de corte.
• Piezas de guiado de la cinta en hierro fundido fabricadas por BEHRINGER para amortiguar vibraciones en el filo de corte e incrementar la vida útil de la herramienta.
• Cepillos duplex accionados que limpian activamente la sierra y evitan la entrada de virutas en el canal de corte; los cepillos se ajustan automáticamente a la cinta.
• Sistema de avance servo BEHRINGER: retirada constante de virutas y rápida reacción a los sensores de presión de corte para evitar sobrecargas y desgaste prematuro de la cinta.
• Brazo guía automático: la guía móvil de la cinta se ajusta automáticamente a la altura de corte para obtener resultados óptimos sin ajustes manuales.
• Accesibilidad óptima: diseño abierto para un mantenimiento sencillo, acceso directo a las piezas de desgaste y cambios de hoja facilitados.
• Transportador de virutas de gran tamaño con depósito de refrigerante integrado situado bajo la unidad de sierra; desmontable para limpieza y mantenimiento.
• Uso económico de hojas de carburo gracias a la construcción robusta, la tecnología servo y la evacuación eficiente de virutas.
• Manejo sencillo mediante PLC con pantalla táctil intuitiva.

Datos técnicos (resumen)
Rango de corte
Rango de corte plano A x H: 2.250 x 600 mm
Dimensión mínima a serrar plana A x H: 500 x 20 mm
Longitud mínima de corte: 15 mm

Características de rendimiento
Longitud de alimentación carrera simple: 1.500 mm
Potencia del accionamiento (sierra): 7,5 kW
Velocidad de cinta: 17 - 120 m/min
Dimensiones de la hoja: 11.080 x 54 x 1,6 mm
Longitud de restos en funcionamiento automático: 40 mm
Potencia total: 15 kW
Avance de sierra: avance servo por piñón
Alimentación de material: husillo de bolas
Sujeción de material: hidráulica
Limpieza de la hoja: cepillo para virutas accionado eléctricamente

Dimensiones y peso
Longitud: 11.700 mm
Ancho: 3.600 mm
Altura: 4.220 mm
Peso: 19.000 kg
Altura de apoyo del material: 1.650 mm

Características técnicas

• Modelo: VPS60-220A
• Rango de corte (plano A x H): 2.250 x 600 mm
• Dimensión mínima a serrar (A x H): 500 x 20 mm
• Longitud mínima de corte: 15 mm
• Longitud de alimentación carrera simple: 1.500 mm
• Potencia del accionamiento (sierra): 7,5 kW
• Potencia total: 15 kW
• Rango de velocidad de la cinta: 17 - 120 m/min
• Dimensiones de la hoja: 11.080 x 54 x 1,6 mm
• Longitud de resto (automático): 40 mm
• Avance de sierra: avance servo por piñón
• Alimentación de material: husillo de bolas
• Sujeción de material: hidráulica
• Limpieza de la hoja: cepillo para virutas accionado eléctricamente
• Transportador de virutas con depósito de refrigerante integrado (estándar)
• Dimensiones máquina L x A x H: 11.700 x 3.600 x 4.220 mm
• Peso: 19.000 kg
• Altura de apoyo del material: 1.650 mm
