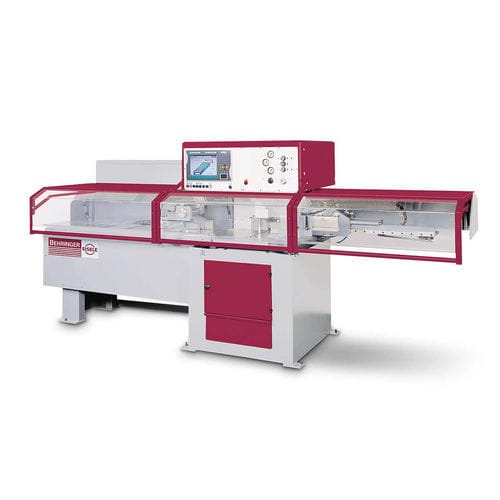

Sierra ingletadora PSU 450 A

circularpara metalespara tuberías

Descripción general
La sierra circular ingletadora automática PSU 450 A, controlada por PC, combina cortes económicos y alta productividad con gran comodidad de manejo. Su elevado grado de automatización y diseño modular cubren un amplio espectro de aplicaciones. La máquina procesará perfiles, tubos y material macizo de distintas dimensiones en operación totalmente automática.

Descripción funcional
Los ejes servomotorizados garantizan un posicionamiento preciso del material y el ajuste del ángulo de inglete. Una unidad de descarga y una pinza de expulsión opcional sujetan la pieza y la depositan fuera del área de la máquina en una posición programable. La PSU 450 A puede integrarse con almacenes de carga y equipos de descarte según los requisitos de la aplicación.

Características

• Máximo nivel de automatización: La conexión de pinzas de alimentación y separación permite operación totalmente automatizada, incluida la eliminación de restos, recortes y cuñas.
• Ejes servo: Posicionamiento de longitud preciso y rápido y ajuste de ángulo de inglete.
• Amplio rango de materiales: Admite material plano, angular y macizo, tubos y perfiles especiales.
• Base de máquina robusta: Bastidor pesado y componentes de fundición que amortiguan vibraciones para un corte con baja vibración y mayor vida útil de la herramienta.
• Flujo de virutas óptimo: Alimentación de la sierra de abajo hacia arriba que facilita la evacuación de virutas, especialmente en tubos y perfiles huecos.
• Reducción del consumo de material: El corte alterno elimina la necesidad de cuñas en secciones con el mismo ángulo.
• Transmisión robusta: Caja de engranajes sinfín con compensación Eisele que amortigua vibraciones, mejorando la calidad de corte y la vida útil de la hoja.
• Control simple e intuitivo: Control PC fácil de usar con navegación rápida y prevención de errores.
• Tiempos de ciclo cortos: Ajuste electrónico de la altura de corte y rápido retorno de la hoja.
• Alta calidad de corte: Sujeción de la pieza a ambos lados de la hoja para superficies limpias y tolerancias reducidas.
• Micro-sistema de pulverización: Sistema de lubricación de mínimo caudal para lubricación constante de la hoja y entorno de trabajo limpio.
• Interfaces modernas: Interfaces estandarizadas como ASCII, DSTV y OPC-UA para integración en sistemas de control de procesos.

Rango de corte
Plana 90° — 240 x 70 mm
Plana 45° — 170 x 50 mm
Plana 30° — 130 x 30 mm
Cuadrada 90° — 140 x 140 mm
Cuadrada 45° — 125 x 125 mm
Cuadrada 30° — 100 x 100 mm
Redonda 90° — 150 mm
Redonda 45° — 145 mm
Redonda 30° — 112 mm
Dimensión mínima circular — 10 mm
Dimensión mínima plana — 10 x 10 mm

Características de rendimiento
Potencia de accionamiento — 7,1 kW
RPM — 1 - 70 min-1
Diámetro de la hoja — 450 mm
Longitud de alimentación por carrera — 1.500 mm
Velocidad de avance — 667 mm/s
Alimentación de sierra — hidráulica
Sujeción del material — hidráulica

Dimensiones y peso
Longitud — 5.800 mm
Ancho — 1.600 mm
Altura — 2.300 mm
Peso — 3.150 kg
Altura de apoyo del material — 1.045 mm

Especificaciones técnicas

• Model: PSU 450 A
• Manufacturer / Brand: Behringer Eisele
• Control: Control PC potente con funcionalidad NESTING
• Hoja: Ø 450 mm
• Potencia de accionamiento: 7,1 kW
• Rango de velocidad: 1 - 70 min⁻¹
• Alimentación: Alimentación de sierra hidráulica; velocidad hasta 667 mm/s; longitud de alimentación por carrera 1.500 mm
• Sujeción: Sujeción hidráulica del material
• Lubricación: Sistema de lubricación por micro-pulverización / mínimo caudal (MQL)
• Automatización: Compatible con almacenes de alimentación, pinzas de corte y alimentación, y pinza de expulsión opcional
• Interfaces: ASCII, DSTV, OPC-UA (estandarizadas)
• Construcción: Bastidor pesado con componentes de fundición amortiguadores de vibraciones
