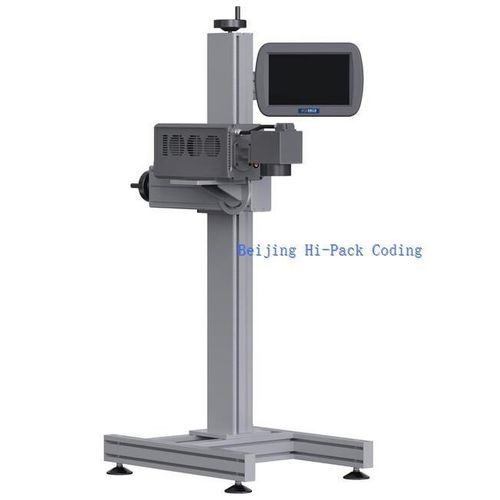

Sistema de marcado láser de fibra HF series

automáticopara línea de producción continuapara elementos no metálicos

Resumen
El sistema de marcado láser de fibra Hi-Pack Coding combina una fuente láser de fibra estable con un galvanómetro bidimensional de alta velocidad para ofrecer marcado consistente y de alta resolución en metales y algunos sustratos no metálicos. El sistema integra pantalla táctil color de 10,2", sensor fotocélula y soporte elevador regulable para uso en línea o independiente. Diseñado para líneas de producción que exigen marcado preciso y alta velocidad.

Modelos

• HF200C-YTB
• HF300C-YTB

Formatos y contenido de marcado
Soporta fuentes estándar de la industria AutoCAD (extensibles), logotipos vectoriales, símbolos, líneas, anillos, marcas de esquina, orden inverso, números de lote, caracteres chinos e ingleses, números, logotipos, fecha/hora, números de serie y extensiones de fuentes CAD personalizables.

Tabla de especificaciones técnicas
Modelo: HF200C-YTB, HF300C-YTB
Tipo de láser: Láser de fibra
Galvanómetro: Galvanómetro de escaneo de alta velocidad bidimensional de alta precisión
Área de marcado: 110 mm x 110 mm
Velocidad máxima en línea de producción: ≤ 130 m/min (dependiente del material)
Velocidad de marcado / longitud focal: ≤ 12.000 mm/s; f = 165 mm
Potencia de salida / Voltaje: HF200C-YTB ≥ 20 W; HF300C-YTB ≥ 30 W; 220 VAC, 50 Hz
Consumo eléctrico: 400 W
Interfaz de operación: Pantalla táctil color 10,2" (fija o de mano)
Refrigeración: Refrigeración por aire
Longitud de onda / Precisión de posicionamiento: 1064 nm; 0,001 mm
Condiciones de operación: Temperatura ambiente 0°C–45°C; Humedad ≤ 95%
Dimensiones (L x W x H): 550 mm x 140 mm x 165 mm

Características / Especificaciones técnicas

• Modelos: HF200C-YTB, HF300C-YTB
• Tipo de láser: Láser de fibra
• Área de marcado: 110 x 110 mm
• Velocidad máxima de línea: ≤ 130 m/min
• Velocidad de marcado: ≤ 12.000 mm/s
• Potencia de salida: HF200C ≥ 20 W; HF300C ≥ 30 W
• Consumo: 400 W; Voltaje: 220 VAC, 50 Hz
• Interfaz: Pantalla táctil color 10,2" (fija/portátil)
• Refrigeración: Refrigeración por aire
• Longitud de onda: 1064 nm; Precisión de posicionamiento: 0,001 mm
• Entorno: 0°C–45°C; Humedad ≤ 95%
• Dimensiones: 550 x 140 x 165 mm
