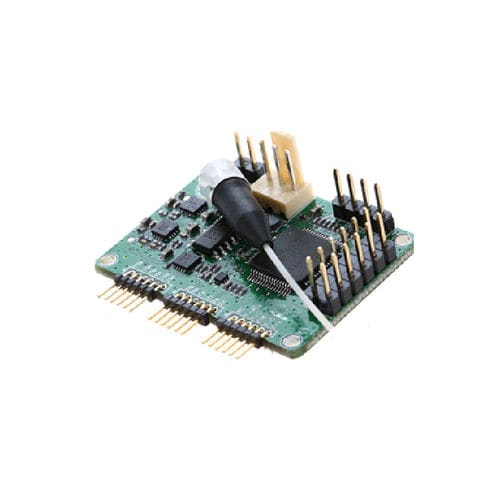

Tarjeta controlador MZM

El controlador de polarización del modulador de Rofea está especialmente diseñado para moduladores Mach-Zehnder para garantizar un estado de funcionamiento estable en diversos entornos operativos.Basado en su método de procesamiento de señales totalmente digitalizado, el controlador puede proporcionar un rendimiento ultraestable. El controlador inyecta una señal de oscilación de baja frecuencia y baja amplitud junto con un voltaje de polarización en el modulador.Sigue leyendo la salida del modulador y determina la condición del voltaje de polarización y el error relacionado.Después se aplicará una nueva tensión de polarización de acuerdo con la medición anterior.De esta manera, se garantiza que el modulador funcione bajo el voltaje de polarización adecuado. Característica • Control de voltaje de polarización en Pico/Nulo/Q+/Q− • Control de voltaje de polarización en un punto arbitrario • Control ultrapreciso: relación de extinción máxima de 50 dB en modo nulo; Precisión de ±0,5◦ en los modos Q+ y Q− • Baja amplitud de tramado: 0,1% Vπ en modo NULO y modo PICO 2% Vπ en modo Q+ y modo Q− • Alta estabilidad: con implementación totalmente digital • Perfil bajo: 40 mm (ancho) × 30 mm (profundidad) × 10 mm (alto) • Fácil de usar: Operación manual con mini jumper; Operaciones OEM flexibles a través de MCU UART2 • Dos modos diferentes para proporcionar voltaje de polarización: a.Control de polarización automático b.Voltaje de polarización definido por el usuario
