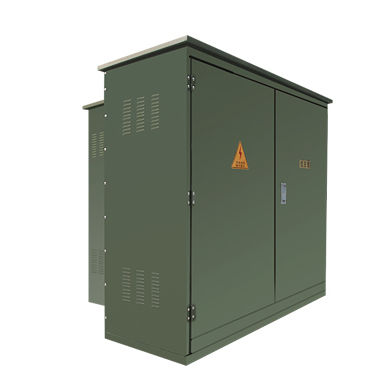

Subestación compacta ZGS-12/0.4

prefabricadade exteriores

Resumen En el caso de la subestación secundaria de tipo americano, el hierro del transformador, el devanado, el interruptor de carga de media tensión y el interruptor de fusibles están todos encerrados en un compartimento. La ventaja de este tipo de subestación es que es muy compacta, tiene una estructura simplificada, es fácil de montar y tiene un funcionamiento flexible, que puede aplicarse tanto en interiores como en exteriores. Características del producto - Bajo nivel de ruido, bajas pérdidas, alta fiabilidad. - Pequeño volumen y estructura compacta para facilitar el montaje. - Estructura completamente apantallada y aislada, doble protección de fusibles, los fusibles son de doble sensibilidad (sensibles a la temperatura, sensibles a la corriente). - Adecuados para redes de distribución de energía en anillo y terminales. - La estructura del conector del cable se utiliza para la línea de entrada, lo que le da las características de interruptor de desconexión, es fácil y flexible en la operación. - La estructura trifásica de tres columnas se emplea para los transformadores, y el proceso de costuras de tipo escalonado (Step-lap) se utiliza para el núcleo, por lo que el transformador tiene un bajo nivel de ruido y bajas pérdidas, y buenas capacidades anti-cortocircuito y de sobrecarga. - Se emplea aceite aislante de alto punto de ignición, la superficie del transformador se trata para tener las capacidades de resistencia a los hongos, resistencia a la humedad y resistencia a la niebla salina. Parámetros Capacidad nominal 100～1250kVA Tensión soportada de frecuencia de potencia de 1min 35kV Tensión soportada por impulso de rayo 75kV Corriente nominal del interruptor de carga Tiempos de ruptura 200 veces Resistencia mecánica del interruptor de carga 2000 veces Nivel de ruido ≤50dB Grado de protección IP43
