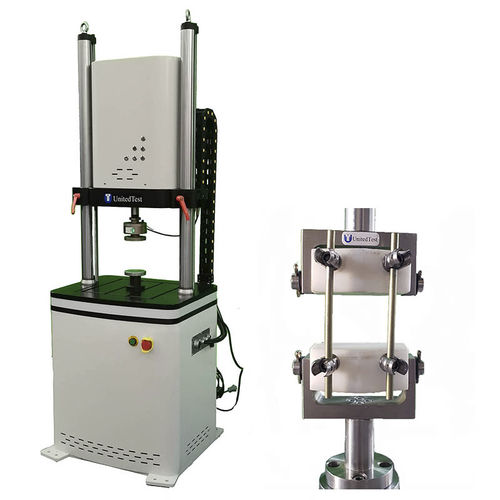

Máquina de ensayo de fatiga UTDS-10Y

de carga estáticaautomáticapara prótesis de articulación

Modelo de prueba del sistema pedicular dinámico ISO 12189. Gris claro: Bloque de PE (polietileno) que simula el cuerpo vertebral, azul: implante de biela con sección dinámica (muelle negro), gris oscuro: tornillo pedicular, muelle rojo: muelle de calibración que simula el disco intervertebral. El ensayo se realiza bajo carga sinusoidal con una frecuencia de ensayo máxima de 5 Hz. Esta fuerza, a su vez, depende de la posición de la columna vertebral a modelar. (columna lumbar: 0,6-2,0 kN / cuello: 0,05-0,15 kN). La prueba finaliza cuando se alcanzan los 5 millones de ciclos de trabajo o cuando la estructura presenta un fallo mecánico. Los resultados de la prueba de fatiga deben resumirse con una curva S-N. Estas pruebas se realizan a temperatura ambiente, pero también pueden repetirse en una solución de Ringer a 37 °C si es necesario para simular las condiciones ambientales fisiológicas y determinar los posibles efectos de la corrosión. Parámetros principales del sistema de ensayos estáticos y de fatiga UnitedTest: Carga dinámica máx.:±10KN Precisión ±1 Carga estática máx: ±10kN Fluctuación dinámica: Inferior a ±1%FS Carrera máx. del actuador: ±50mm, precisión ±0,5%FS Amplitud a frecuencia máx.: ±1mm Frecuencia máx. Frecuencia: 0.1HZ~15Hz Velocidad máx. de línea: 150mm/s
