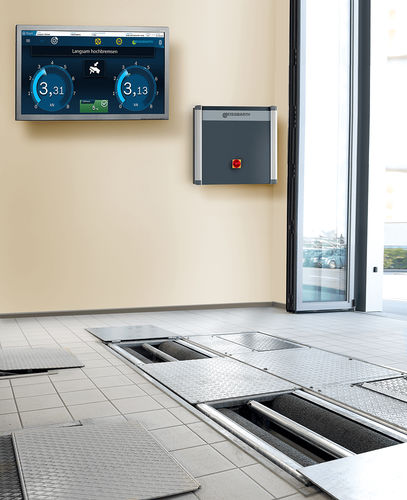

Banco de frenado para coche BD 4431

de rodillos

Resumen
Los bancos de prueba de frenos BD cumplen las directrices vigentes y están diseñados para inspecciones de vehículos en talleres. Su concepto modular permite ampliaciones con auxiliares para diagnóstico, reparación y mantenimiento, y la conversión en una vía de ensayo para pruebas de suspensión y desalineación. La operación, visualización y evaluación de resultados pueden realizarse mediante un indicador analógico o mediante PC.

Power-Box para la serie BD

• El Power-Box es compacto, robusto y fácil de mantener.
• Toda la electrónica está alojada en una carcasa ligera y de fácil acceso.
• Opciones de montaje: pared (estándar) o columna (opcional).
• Toma de 230 V para el portátil del técnico o el equipo de prueba.
• Interruptor principal accesible con parada de emergencia.
• Bolsillo integrado para la documentación técnica.

Conectividad y operación por PC

• Los kits opcionales ofrecen opciones de conectividad adicionales para la serie BD.
• El kit PC integrado está diseñado para instalación dentro del Power-Box y permite la conexión directa al PC del taller.
• Visualización de procedimientos y resultados en pantalla.
• Soporta gestión de trabajos, base de clientes, evaluaciones estadísticas, impresión y archivado.
• Los protocolos de prueba pueden imprimirse automáticamente.
• El indicador analógico es opcional cuando se opera vía PC.

Detalles del Power-Box

• Carcasa de fácil mantenimiento para los componentes electrónicos.
• Componentes electrónicos guardados de forma segura y de fácil acceso.
• Montaje mural estándar; montaje en columna opcional.

Kits PC disponibles (cuatro opciones)

• PC-Kit ICperform integrado (incl. licencia software ICperform y licencia app Tablet), ref. 1 691 601 964
• PC-Kit ICperform externo (incl. licencia software ICperform y licencia app Tablet), ref. 1 691 601 965
• PC-Kit ICperform integrado con mando a distancia (incl. licencia software ICperform), ref. 1 691 601 963
• PC-Kit ICperform externo con mando a distancia (incl. licencia software ICperform), ref. 1 691 601 966

Requisitos mínimos del PC

• Sistema operativo: Windows 11 Professional
• CPU: 3 GHz (Intel Pentium Gen 12)
• Memoria: 8 GB DDR5
• Almacenamiento: 512 GB SSD
• Interfaces: 6× USB, 1× RS232 (para control remoto IR), 1× LAN

Accesorios y ampliaciones (selección)

• Columna para el Power-Box
• Carrito para PC
• Juego de pantalla LCD para la unidad de visualización (opciones de pantallas analógicas / monitor TV)
• Kits PC IR profesionales (integrados o externos)
• Sensor de fuerza del pedal (versión inalámbrica)
• Cubiertas para rodillos
• Mando IR y opciones de receptor IR
• Báscula por eje (4 sensores) y tiras de soporte
• Protección de borde para banco simple (700 mm)
• Marco de instalación para banco simple (700 mm)
• Arranque suave 400 V para puesta en marcha controlada
• Conjuntos de cables Power-Box a juego de rodillos (30 m)
• Dispositivo de elevación y descenso HUS 104 (para BD 4xxx y QB.4, 700 mm)
• Kit de calibración digital (maleta de transporte, sensor digital, manual)
• Placas pasables (enchufables y giratorias, 700 mm)
• Diversos adaptadores TV, columnas, brazos giratorios y soportes de monitor

Datos técnicos (tabla)
Longitud embalaje: 2420 mm
Ancho embalaje: 820 mm
Altura embalaje: 700 mm
Peso bruto: 476 kg
Longitud: 660 mm
Altura: 250 mm
Ancho: 2360 mm
Diámetro máximo rueda: 1000 mm
Diámetro máximo llanta: 32"
Sistema de medida: DMS
Longitud rodillo: 700 mm
Elevación rodillo: 25 mm
Diámetro mínimo llanta: 10 mm
Diámetro rodillo: 205 mm
Ancho de ensayo mínimo: 800 mm
Ancho de ensayo máximo: 2200 mm
Diámetro mínimo rueda: 320 mm
Distancia entre ejes de rodillo: 381 mm
Peso: 446 kg
Velocidad de ensayo: 5 km/h
Peso máximo por eje: 4,0 t
Carga máxima admisible: 4,0 t
Diferencia de altura borde superior rodillo-suelo de taller: -10 mm

Características / Especificaciones técnicas

• Modelo: BD 4431
• Ancho de ensayo máximo: 2200 mm
• Longitud rodillo: 700 mm
• Diámetro rodillo: 205 mm
• Elevación rodillo: 25 mm
• Sistema de medida: DMS
• Diámetro rueda máx.: 1000 mm
• Diámetro rueda mín.: 320 mm
• Diámetro llanta máx.: 32"
• Diámetro llanta mín.: 10 mm
• Distancia entre ejes de rodillo: 381 mm
• Velocidad de ensayo: 5 km/h
• Peso máx. por eje / carga admisible: 4,0 t
• Peso (unidad): 446 kg
• Peso bruto (embalaje): 476 kg
• Embalaje (L x A x H): 2420 x 820 x 700 mm
