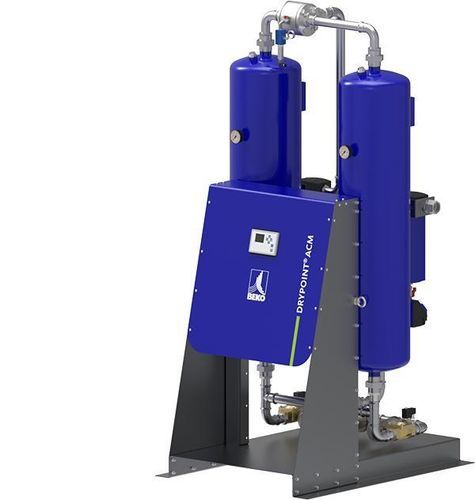

Secador de aire comprimido por adsorción DRYPOINT® ACM series

por adsorción sin aporte de calorpor adsorciónpor adsorción sin aporte de calor

Descripción
La serie DRYPOINT ACM de BEKO TECHNOLOGIES es una familia de secadores por adsorción de tamaño medio (modelos 410–495) diseñada para el secado fiable del aire comprimido en caudales medios (100–1000 m³/h). El diseño de doble torre con regeneración en contracorriente asegura puntos de rocío en presión estables (estándar hasta −40 °C, opción −70 °C) y un formato compacto para integración OEM y en estaciones de compresores.

Ventajas principales

• Amplio rango de caudales: variantes de 100–1000 m³/h para adaptarse a necesidades de producción y OEM.
• Funcionamiento eficiente: baja caída de presión y sincronización del compresor para reducir costes operativos.
• Filtración integrada y gestión de condensados para protección de procesos y mayor vida útil de los componentes.
• Visualización y control claros mediante el display DP‑ACM; Modbus opcional para integración de sistemas.
• Huella compacta y protección IP54 para montaje en skids y equipos integrados (interior).

Cómo funciona
El DRYPOINT ACM opera con dos torres de adsorción que funcionan alternativamente. El aire comprimido entrante pasa por prefiltración y separación de condensado antes de entrar en la torre de adsorción, donde el desecante reduce la humedad hasta el punto de rocío objetivo. La regeneración se realiza en contracorriente con un flujo parcial de aire seco; el cambio puede ser cíclico o controlado por punto de rocío. El diseño minimiza las pérdidas por purga y mantiene un rendimiento PDP estable. El equipo permite paso incluso en caso de corte de suministro eléctrico para preservar la continuidad del proceso.

Control y supervisión

• Controlador DP‑ACM con pantalla en color que muestra modo de funcionamiento, temporizadores, control de PDP, estado, avisos y alarmas.
• Sincronización de compresor de serie; interfaces de comunicación opcionales (p. ej. Modbus) para integración en sistemas de control superiores y monitorización remota.

Ámbitos de aplicación

• Embalaje y automatización — evita fallos relacionados con la humedad y asegura continuidad de procesos.
• Ingeniería mecánica y máquinas herramienta — protege equipos sensibles y mantiene calidad de producción.
• Líneas de producción con volúmenes medios — secado optimizado energéticamente para condiciones de proceso constantes.
• Sistemas OEM y paquetes de compresores — diseño compacto para integración en máquinas y skids.

Realidad aumentada y visualización
Opciones AR y visualización 3D (código QR / modelo AR en la ficha) disponibles para posicionamiento virtual e inspección en el entorno del cliente.

Tabla de especificaciones (modelos seleccionados)
Encabezado: Conexión | Caudal volumétrico (m³/h)* | Presión de trabajo min./max | Temp. entrada máx. | Temp. ambiente min./max | Humedad del aire | Condiciones ambientales | Punto de rocío (PDP) | Consumo | Clase de protección
DRYPOINT ACM 410: 1" | 100 | 4–16 bar (g) | 50 °C | +4 - 50 °C | Max. 100% a 45 °C | 0 - 2000 m NN (interior) | Min. -40 °C (opcional -70 °C) | Max. 40 W, 230 V | IP 54
DRYPOINT ACM 415: 1" | 150 | 4–16 bar (g) | 50 °C | +4 - 50 °C | Max. 100% a 45 °C | 0 - 2000 m NN (interior) | Min. -40 °C (opcional -70 °C) | Max. 40 W, 230 V | IP 54
DRYPOINT ACM 423: 1" | 225 | 4–16 bar (g) | 50 °C | +4 - 50 °C | Max. 100% a 45 °C | 0 - 2000 m NN (interior) | Min. -40 °C (opcional -70 °C) | Max. 40 W, 230 V | IP 54
DRYPOINT ACM 430: 1" | 300 | 4–16 bar (g) | 50 °C | +4 - 50 °C | Max. 100% a 45 °C | 0 - 2000 m NN (interior) | Min. -40 °C (opcional -70 °C) | Max. 40 W, 230 V | IP 54
DRYPOINT ACM 438: 1½" | 375 | 4–16 bar (g) | 50 °C | +4 - 50 °C | Max. 100% a 45 °C | 0 - 2000 m NN (interior) | Min. -40 °C (opcional -70 °C) | Max. 40 W, 230 V | IP 54
DRYPOINT ACM 455: 2" | 550 | 4–16 bar (g) | 50 °C | +4 - 50 °C | Max. 100% a 45 °C | 0 - 2000 m NN (interior) | Min. -40 °C (opcional -70 °C) | Max. 40 W, 230 V | IP 54
DRYPOINT ACM 465: 2" | 650 | 4–16 bar (g) | 50 °C | +4 - 50 °C | Max. 100% a 45 °C | 0 - 2000 m NN (interior) | Min. -40 °C (opcional -70 °C) | Max. 40 W, 230 V | IP 54
DRYPOINT ACM 485: 2" | 850 | 4–16 bar (g) | 50 °C | +4 - 50 °C | Max. 100% a 45 °C | 0 - 2000 m NN (interior) | Min. -40 °C (opcional -70 °C) | Max. 40 W, 230 V | IP 54
DRYPOINT ACM 495: 2" | 1000 | 4–16 bar (g) | 50 °C | +4 - 50 °C | Max. 100% a 45 °C | 0 - 2000 m NN (interior) | Min. -40 °C (opcional -70 °C) | Max. 40 W, 230 V | IP 54

Características técnicas

• Marca: BEKO TECHNOLOGIES
• Serie: DRYPOINT ACM (DRYPOINT® ACM 410–495)
• Capacidades: 100–1000 m³/h (según modelo)
• Puntos de rocío: estándar hasta −40 °C, opción −70 °C
• Presión de trabajo: 4–16 bar (manómetro)
• Temp. de entrada máx.: 50 °C
• Rango de temp. ambiente: +4 °C a +50 °C (instalación interior), altitud 0–2000 m NN
• Humedad de entrada: hasta 100% a 45 °C (condiciones límite)
• Consumo de control: típ. max. 40 W (230 V)
• Grado de protección: IP 54
• Control: pantalla DP‑ACM, control de punto de rocío, timers, estado/alertas; Modbus opcional
• Diseño: doble torre de adsorción con regeneración en contracorriente; filtración y purga integradas
• Aplicaciones: embalaje y automatización, ingeniería mecánica, producción con volúmenes medios, OEM/packs compresores
